PLC开关量输入信号紊乱故障检查方法
2020-01-16
工业品商城
212
核心提示:有时plc或其他控制器的开关量输入由于受外界干扰影响,而瞬间输入错误,导致PLC产生误动作,这时就在PLC的输入端并上一个0.1F的小电容和一个1MΩ的电阻来消除静电感应或电场耦合等干扰。消除开关量输入的干扰如图1所示。对于接+24V有效的输入,电容和电阻是接地,对于0V有效的输入,则用电阻和电容并联后接+24V。利用

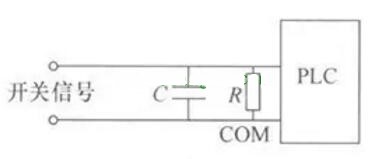

有时plc或其他控制器的开关量输入由于受外界干扰影响,而瞬间输入错误,导致PLC产生误动作,这时就在PLC的输入端并上一个0.1μF的小电容和一个1MΩ的电阻来消除静电感应或电场耦合等干扰。消除开关量输入的干扰如图1所示。对于接+24V有效的输入,电容和电阻是接地,对于0V有效的输入,则用电阻和电容并联后接+24V。

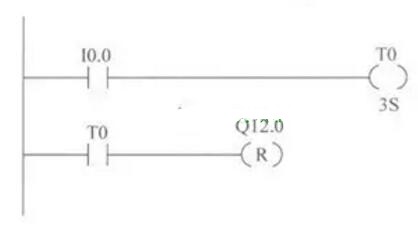

利用软件延时方法,也是不错的抗干扰方法。例如,I0.0信号易受干扰,用I0.0控制Q12.0复位的程序,可采用如下抗干扰程序。开关量输入的软件抗干扰程序如图2所示。
此程序中,只有I0.0在连续3s内合上,Q12.0才复位,I0.0上的干扰不可能维持这么长时间,所以也就不对Q12.0产生作用了。实际使用时,T0的时间可以更短一些。
