plc自锁闭锁程序梯形图
2021-08-27
工业品商城
1234
核心提示:利用自身的常开触点使线圈保持通电即ON状态的功能称为自锁。如图所示的起动、保持和停止程序(简称起保停程序)就是典型的具有自锁功能的梯形图,I0.0为起动信号和I0.1为停止信号。 图上为停止优先程序,即当I0.0和I0.1同时接通,输出继电器Q0.0得电,常开Q0.0闭合;当I0.1断开时,则输出继电器Q0.0失电,Q0.0由1变成0。图

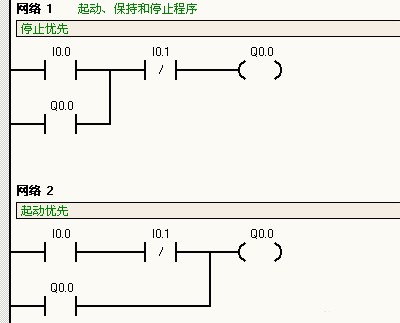

利用自身的常开触点使线圈保持通电即“ON”状态的功能称为自锁。如图所示的起动、保持和停止程序(简称起保停程序)就是典型的具有自锁功能的梯形图,I0.0为起动信号和I0.1为停止信号。
图上为停止优先程序,即当I0.0和I0.1同时接通,输出继电器Q0.0得电,常开Q0.0闭合;当I0.1断开时,则输出继电器Q0.0失电,Q0.0由“1”变成“0”。图5-3b为起动优先程序,输出继电器Q0.0得电后,断开I0.1,输出继电器Q0.0仍为带电。起保停程序也可以用置位(S)和复位(R)指令来实现。在实际应用中,起动信号和停止信号可能右多个触点组成的串、并联电路提供。
