◆ 触摸屏安装在柜门上，应采用固定夹正确的固定。
◆ 触摸屏所安装的柜体内部应具有接地(或等电势)铜排。
◆ 触摸屏的接地端子应连接至接地(或等电势)铜排上。
◆ 接地(或等电势)铜排应与柜体以及柜门相连接。
◆ 接地(或等电势)铜排应与系统地进行做良好的连接。
◆ 与触摸屏通信的电缆，应采用电缆夹在接地铜排处对屏蔽层进行大面积的环接接地处理。
◆ 触摸屏的电源线、通信电缆在柜内应避免与动力电缆距离过近或平行布线。

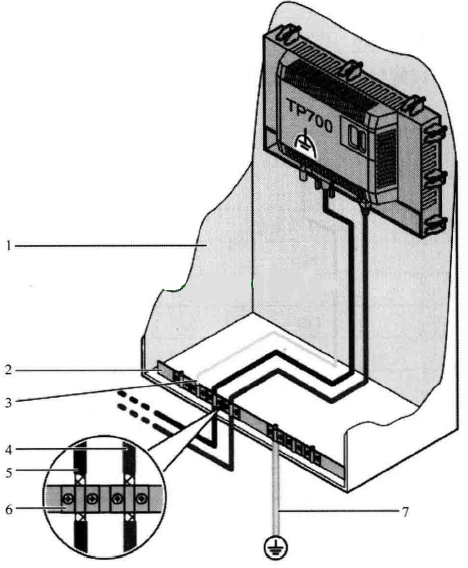

如图显示了触摸屏的等电位连接，面板通过接地端子连接到控制柜的接地排。同时通信电缆通过电缆夹也连接到接地排，控制柜接地排接到工厂接地点。该连接方式也适用于其他的SIMATIC面板。
说明：1为控制机柜；2为等电位连接导轨；3为等电位连接电缆；4为PROFINET数据线；5为PROFIBUS数据线；6为电缆夹；7为接地连接
