要点

在焊接生产线上，对放置在托盘上的车身进行焊接作业。

托盘上装有 CC-link I/O 单元，通过与其连接的传感器进行车身就位确认。

可同时实现对传感器的供电以及来自 I/O 单元的 CC-link 信号传输。

改善前的问题点

由于使用接触式连接器，插针的维护工作非常繁琐。

改善后的效果

消除了因焊渣等导致的接触不良引发的停线现象。

由于采用了非接触方式，不再需要对插针进行维护。

产品介绍

远程端 (Remote)： RCD22T-211-CLC

基座端 (base)： RCD22E-211-CLC

核心原理说明

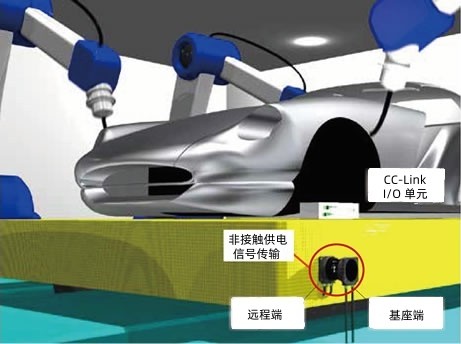

这张图直观地展示了该系统的运作方式：

基座端固定不动，连接电源和上位控制器（如 PLC）。

远程端安装在移动的托盘上，为托盘上的 CC-link I/O 单元以及传感器提供无线电力。

传感器检测到的车身信号，通过 I/O 单元转换后，再次经过这套无线设备反馈给基座端，

实现了电力和数据的完全无线化。
