步进电动机的功率驱动电路实际上是一种脉冲放大电路，使脉冲具有一定的功率驱动能力。
由于功率放大器的输出直接驱动电动机绕组，因此，功率放大电路的性能对步进电动机的运行性能影响很大。
1.单电压驱动电路
L－是电动机绕组
VT－开关晶体管
电阻R两端并联电容C，使电流上升更快，所以，电容C又称为加速电容。
二极管V在晶体管VT截止时起续流和保护作用，串联电阻使电流下降更快，从而使绕组电流波形后沿变陡。

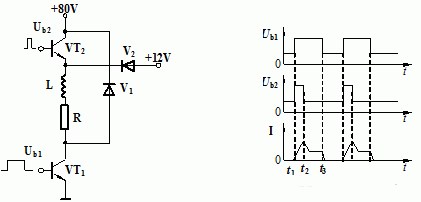

2.高低压切换型驱动电路
高低压驱动线路的优点是：功耗小，启动力矩大，突跳频率和工作频率高。缺点是：大功率管的数量要多用一倍，增加了驱动电源。
