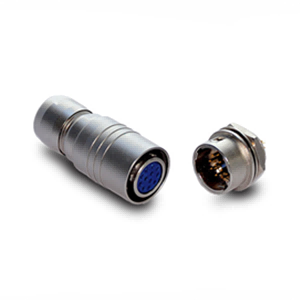

广濑电机（Hirose）HR10A-10R-10SC(71) 是一款设计精巧、性能卓越的圆形连接器，属于广濑HR10A系列中的佼佼者。 此系列连接器以其小巧紧凑、连接可靠而闻名。HR10A-10R-10SC(71) 型号采用10个引脚，配置为插座(Receptacle)，通常用于PCB板端连接，实现线缆与电路板之间的稳定连接。后缀"(71)"可能代表特定的材料、制造工艺或客户定制版本。 这款连接器因其高可靠性、便捷性，以及节省空间的设计，广泛应用于精密仪器、医疗设备、工业自动化控制等领域。

材质构成

HR10A-10R-10SC(71) 连接器的卓越性能源于其精挑细选的优质材料：

• 外壳: 外壳通常由高强度工程塑料制成，如聚碳酸酯(PC) 或聚醚酰亚胺(PEI)，具备优异的耐磨性、抗冲击性和化学稳定性，能够有效地保护内部结构，确保连接器在各种环境中稳定工作。

• 触点: 触点是连接器信号传输的关键组件，采用高导电性的铜合金(通常为铍铜或磷青铜)制成，并经过镀金处理，从而保证了低电阻、高导电性以及卓越的抗氧化能力，确保信号传输的稳定可靠。

• 绝缘体: 绝缘体通常采用高性能的热塑性塑料，如聚对苯二甲酸丁二醇酯(PBT) 或液晶聚合物(LCP)。这些材料拥有优异的电气绝缘性能、耐高温性和良好的化学稳定性，可确保电气安全，隔离各个触点，防止短路和信号干扰。

• PCB引脚： 连接器底部用于焊接在PCB板上的引脚，材质通常为黄铜，同样经过镀锡处理，保证良好的可焊性以及抗腐蚀性能。

适用环境

HR10A-10R-10SC(71) 连接器适用于多种严苛的使用环境：

• 精密仪器： 适用于示波器、信号发生器等，保证测量数据的准确传输。

• 医疗设备： 适用于医疗监护仪器、便携式医疗设备，提供安全可靠的连接。

• **工业自动化: ** 适用于传感器、编码器、PLC等连接，实现高效的数据采集和控制。

• 航空航天电子设备： 在部分轻量化要求的航空电子设备中也可使用。

• 工作温度范围: 一般工作温度范围在-25℃ to +85℃之间， 具体数值请参考官方规格书。

产品优势

HR10A-10R-10SC(71) 连接器凭借其卓越的特性赢得了广泛的认可：

• 小型化设计: 其紧凑的体积，极大节省了空间，满足了设备小型化的需求。

• 高可靠性: 采用优质材料和精密制造工艺，确保连接的长期稳定性和可靠性.

• 便捷连接: 推拉自锁机构使连接和断开操作简单快捷，省时省力。

• 卓越的电气性能： 镀金触点提供极低的接触电阻，保证信号传输的完整性和稳定性。

• 灵活的应用: 可靠的PCB连接方式方便集成到各种电路板设计中。

使用方法

1. 准备工作: 确保PCB板焊盘清洁，无氧化，连接器无损伤。

2. 焊接: 将连接器小心地对准PCB板上的相应焊盘，使用合适的焊接工具进行焊接(推荐回流焊工艺)。 焊接时注意温度和时间，避免过热或冷焊。

3. 检测: 焊接完成后，仔细检查焊点是否牢固可靠，可以使用放大镜或显微镜检查是否有虚焊、短路等现象。

4. 连接: 将对应的插头轻柔地推入插座中，听到“咔哒”声，确认锁定到位。

5. 断开: 按住插头上的释放按钮后，轻轻拔出插头即可断开连接。

技术参数

• 型号: HR10A-10R-10SC(71)

• 引脚数: 10

• 类型: 插座 (Receptacle)

• 连接方式: 推拉自锁

• 触点材料: 镀金铜合金

• 外壳材料: 工程塑料 (PC 或 PEI)

• 绝缘材料: PBT 或 LCP

• 额定电压: 150V AC

• 额定电流: 2A (具体数值以官方规格书为准)

• 接触电阻: ≤ 5 mΩ

• 绝缘电阻: ≥ 1000 MΩ

• 耐电压强度: 500V AC (1分钟)

• 机械寿命: 500次插拔

• **焊接方式:**回流焊

• 工作温度范围: -25°C 至 +85°C（详见官方规格书）

总结

Hirose 广濑电机 HR10A-10R-10SC(71) 连接器凭借其紧凑的设计、卓越的性能和可靠的品质，为PCB板端连接提供了一种理想的解决方案。无论您是应用于医疗设备、工业自动化还是测试测量领域，HR10A-10R-10SC(71) 都是值得信赖的选择。强烈建议您查阅官方规格书，以获取更详细的技术信息和应用指导。
