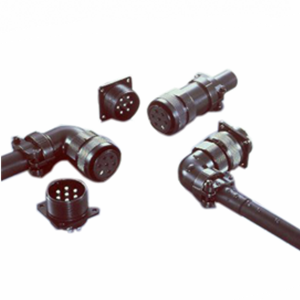

JAE（日本航空电子工业）JL04V-6A22-22PEY-EB-R 圆形连接器是一款高性能、多芯连接的解决方案，专为需要稳定可靠的电力和信号传输的应用而设计。凭借其坚固耐用的结构、卓越的环境适应性以及便捷的操作，该连接器广泛应用于工业自动化、机器人技术、医疗设备、通讯设备以及其他需要多芯连接的场景。

产品概述

JL04V-6A22-22PEY-EB-R 连接器采用紧凑的圆形设计，能够在有限空间内实现高效的多芯连接。其可靠的螺纹锁紧机构能够有效抵抗振动和冲击，确保连接的牢固性和可靠性。同时，其出色的电气性能和环境适应性，使其能够在恶劣环境下稳定运行，满足各种严苛的应用需求。

材质与工艺

• 外壳： 采用高品质工程塑料，具有优异的耐腐蚀性、耐磨损性和抗冲击性，为连接器提供坚固的物理保护，确保其在各种工业环境中稳定可靠地工作。

• 触点： 采用镀金铜合金材料，具有卓越的导电性能，能够有效地降低接触电阻，确保信号传输的低损耗和高效率。镀金层还能防止氧化，延长使用寿命，保证连接的长期可靠性。

• 密封件： 采用高性能硅橡胶材料精心制造，具有优异的密封性能，达到IP67等级的防水防尘能力。有效防止水、灰尘和其他污染物进入连接器内部，确保电气连接的稳定性和持久性。

适用环境

JL04V-6A22-22PEY-EB-R 连接器适用于各种严苛的环境，包括但不限于：

• 工业自动化： 机器人、可编程逻辑控制器 (PLC)、传感器、执行器、自动化生产线等

• 医疗设备： 手术机器人、诊断设备、监护设备、治疗设备等

• 通信系统： 基站设备、数据传输设备、网络设备等

• 测试测量： 实验室设备、现场测试设备、数据采集系统等

其卓越的防水防尘性能和宽广的工作温度范围（通常为 -25°C 至 +85°C），使其能够在潮湿、多尘、高温、低温、振动等恶劣环境下稳定运行。

产品优点

• 高可靠性： 坚固的结构、优质的材料和可靠的螺纹锁紧机构确保连接的稳定性和安全性，即使在恶劣的工况下也能保持良好的性能。

• 卓越的环境适应性： IP67 防水防尘等级以及宽广的工作温度范围，使其能够在各种恶劣环境下稳定工作，无需采取额外的保护措施。

• 简易的操作性： 螺纹锁紧设计使得安装和拆卸更加方便快捷，节省时间和人力成本，提高工作效率。

• 出色的电气性能： 镀金触点确保信号传输的低损耗和高效率，提供卓越的电气连接性能，保证数据传输的准确性和可靠性。

• 多芯连接： 能够在一个连接器中实现多个信号的同时传输，简化了布线，节省了空间，提高了整体系统的可靠性。

使用方法

1. 准备线缆： 根据应用需要选择合适的线缆，并剥去适当长度的线皮，注意区分不同芯线的颜色和标识。

2. 连接线芯： 将线缆的裸露线芯连接到连接器的相应触点上，可以通过压接、焊接等方式进行连接，务必确保连接牢固可靠，避免虚焊或松动。

3. 组装连接器： 将触点组件装入连接器外壳中，确保各部件安装到位，密封圈正确安装，防止水和灰尘进入连接器内部。

4. 锁紧螺纹： 顺时针旋紧螺纹锁紧机构，确保连接器连接紧固，防止松动，直至完全锁紧。

5. 测试连接： 使用测试设备，如万用表、示波器等，对连接的电气性能进行测试，确保连接的各个芯线均正常工作，满足应用需求。

技术参数

• 型号： JL04V-6A22-22PEY-EB-R

• 连接器类型： 圆形连接器

• 连接方式： 螺纹锁紧

• 针脚数： 4 Pin

• 额定电压： 300V AC

• 额定电流： 5A

• 接触电阻： ≤ 10 mΩ

• 绝缘电阻： ≥ 1000 MΩ

• 耐压值： 1800V AC (1分钟)

• 工作温度： -25°C 至 +85°C

• 防护等级： IP67

• 外壳材料： 工程塑料

• 触点材料： 镀金铜合金

总结

JAE JL04V-6A22-22PEY-EB-R 圆形连接器是一款高性能、高可靠性的多芯连接解决方案，是工业自动化、医疗设备、通信系统等领域的理想选择。其坚固耐用的结构、卓越的环境适应性、简易的操作和出色的电气性能，能够稳定可靠地传输电力和信号，为您的设备提供可靠的连接保障。 欢迎您随时联系我们，了解更多关于此产品的详细信息，并获取专业的技术支持。
