在电力设备、工业电机、伺服系统等应用领域，对连接器的电流承载能力和可靠性要求极高。JAE（日本航空电子工业）推出的JL04V-6A22-22PEX-EB-R圆形连接器，正是针对这些高功率需求而设计的一款高性能连接器。该产品采用强化设计和优质材料，能够稳定可靠地传输大电流，确保您的设备安全高效运行，是高功率应用的理想选择。

产品简介

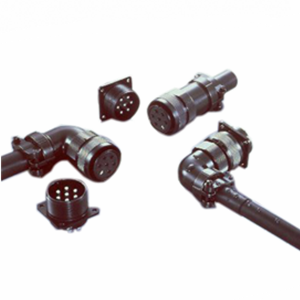

JL04V-6A22-22PEX-EB-R是JAE的JL04系列高可靠性连接器的代表型号。其中"6A22"代表外壳尺寸和螺纹规格，具备更高的电流承载能力，"22PEX"表明其拥有22个公端插针(Pin)， "EB"代表带接地端子，方便接地连接，确保电气安全，"R"表示符合RoHS环保标准。 该连接器采用坚固的螺纹锁紧机构，有效抗震动和冲击，确保连接的长期稳定性。 其卓越的密封性能可有效防止液体和灰尘的侵入，满足严苛的工业环境要求。

材质分析

• 外壳材质: 采用高强度铝合金，并经过防腐蚀涂层处理（通常为黑色阳极氧化），提供卓越的耐腐蚀性、耐磨性和抗氧化性，即使在高湿度或化学腐蚀环境下也能保证长期稳定运行。

• 接触件材质: 采用高导电性铜合金，表面镀厚金处理，不仅能够提供极佳的导电性能，降低接触电阻，还能有效防止氧化腐蚀，延长使用寿命，保证电流传输的可靠性。

• 绝缘体材质: 选用高性能热塑性工程塑料，具有优异的绝缘性能、耐高温性能和阻燃性， 可靠隔离各个触点之间的高电压和大电流，确保电气安全。

• 密封材料: 采用高性能硅橡胶密封圈，确保连接器达到IP67甚至更高的防护等级，有效防止水、油、灰尘等进入，保证连接的稳定性和可靠性。

适用环境

JL04V-6A22-22PEX-EB-R圆形连接器专为以下严苛环境应用而设计：

• 电力设备: 用于连接变压器、配电柜、电源模块等设备，稳定传输大电流，保障电力系统的正常运行。

• 工业电机: 用于连接伺服电机、步进电机、减速电机等设备，确保电机控制系统的精确运行。

• 自动化设备: 用于连接工业机器人、自动化生产线、数控机床等设备，在高强度、高精度的自动化生产中提供可靠的连接保障。

• 工程机械: 用于连接重型机械、建筑设备、农业机械等设备，在恶劣的户外环境中提供稳定的电力传输。

• 新能源领域: 应用于太阳能逆变器、风力发电机等设备，承受高电压和大电流的恶劣工况。

连接器的工作温度范围通常为 -25°C 到 +85°C，具体参数请参考产品规格书进行确认.

主要优点

• 大电流承载能力: 采用高导电性材料和优化设计，能够安全可靠地传输大电流。

• 卓越的可靠性: 高品质材料和精湛工艺确保连接的长期稳定运行，减少维护成本。

• 优异的耐环境性能: 铝合金外壳和硅橡胶密封圈提供卓越的耐腐蚀、防水防尘性能，满足IP67防护等级要求。

• 坚固的机械性能: 螺纹锁紧机构提供卓越的抗震动和抗冲击性能，确保连接的稳固性。

• 带接地端子: 内置接地端子设计，方便安全接地，有效防止电磁干扰和静电放电，保障设备和人员安全。

• 便捷的安装维护: 可拆卸式结构设计，方便线缆的连接和维护，提高工作效率。

• 环保合规: 符合RoHS环保标准，不含有害物质，保护环境和人体健康。

如何使用

1. 准备线缆: 依据产品规格书，选择合适线缆规格和线规，并按照要求剥去线缆的外绝缘层和芯线绝缘层。

2. 压接或焊接线缆: 根据实际情况，选择压接或焊接的方式将线缆芯线连接至连接器的公端触针上。务必保证连接牢固可靠，防止松动造成安全隐患。

3. 连接接地线: 将接地线可靠连接到连接器的接地端子上，确保设备和人员的安全。

4. 组装连接器: 将压接或焊接好的线缆和插针组装入连接器的绝缘体内，确保全部触点都正确安装到位。并将连接器的各个部件组装完整。

5. 对接连接器: 将对接的母头/插座，与本连接器进行对插，并旋紧螺纹锁紧机构，以保证连接的稳定可靠。

6. 测试连接: 完成连接后，使用万用表或专业的线缆测试仪，对连接的通断、阻值以及绝缘性能进行测试，确保连接器工作正常。

技术参数

• 型号: JL04V-6A22-22PEX-EB-R

• 芯数: 22

• 连接方式: 螺纹锁紧

• 触点类型: 公针（Pin）

• 接线方式: 压接/焊接

• 外壳材料: 铝合金, 防腐蚀涂层处理

• 触点材料: 镀金铜合金

• 绝缘体材料: 热塑性工程塑料

• 密封材料: 硅橡胶

• 防护等级: IP67

• 工作温度范围: -25°C ~ +85°C (具体请参考规格书)

• 额定电压: 500V AC/DC （具体请参考规格书）

• 额定电流: 10A (具体请参考规格书，根据线径有所不同)

• 接触电阻: ≤ 3 mΩ

• 绝缘电阻: ≥ 5000 MΩ

• 耐压强度: 2000V AC (1分钟)

• 适用线径: 根据应用选择，参考规格书

• 安装方式: 面板安装

总结

JAE JL04V-6A22-22PEX-EB-R圆形连接器凭借其大电流承载能力、高可靠性和环境适应性，成为高功率工业应用的理想选择， 它可以大幅提升设备运行的可靠性和安全性，降低维护成本。 选择JAE就是选择安心，为了您更好地使用该产品，敬请参考JAE的官方技术规格书，以确保参数以及安装方式的准确性，并遵守相关安全规范。
