在现代电子设备领域，连接器是至关重要的组成部分，直接关系到设备的整体性能和可靠性。JAE（日本航空电子工业）作为连接器行业的领导者，一直致力于为客户提供高品质、高性能的连接解决方案。JL04V-6A18-10PEX-R 圆形连接器，凭借其紧凑的设计、高密度触点布局、可靠的连接性能和优异的环境适应性，成为众多行业用户的理想选择。这款连接器专为满足空间受限且需要稳定可靠连接的应用而设计，是您实现设备小型化和高性能的关键组件。

产品概述

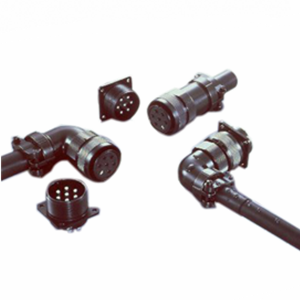

JL04V-6A18-10PEX-R 是一款高密度圆形连接器，采用推拉自锁式连接方式，配置 10 个插针 (Male) 触点，适用于需要高密度连接且对可靠性要求高的应用。“6A18” 表示连接器的壳体尺寸和引脚布置，适合高密度连接。"10PEX" 表明该连接器具有 10 个插针(Male)触点，X 代表特殊镀层或材料，具体需要参考官方文档。“R” 表示卷带包装，便于自动化生产线批量生产。

卓越材质，铸就非凡品质

• 外壳材质： 采用高品质铝合金，表面经过阳极氧化处理，具有优异的耐腐蚀性、抗磨损性和轻量化特性。阳极氧化层增强了外壳的硬度和耐用性，使其能够承受严苛环境的考验。

• 触点材质： 触点采用高性能铜合金材料，表面镀金处理。镀金层有效降低接触电阻，提高导电性能，同时防止氧化和腐蚀，确保长期稳定可靠的连接。

• 绝缘材质： 采用高性能热塑性工程塑料作为绝缘材料，具有卓越的绝缘强度、耐高温性和化学稳定性，有效保证端子之间的电气隔离，防止短路和漏电。

• 密封材质： 采用优质硅橡胶材料作为密封件，具有出色的防水、防尘和耐化学腐蚀性能，确保连接器在潮湿、多尘或存在腐蚀性物质的环境中也能稳定可靠地工作。

广泛的应用领域

得益于其紧凑的设计和卓越的性能，JAE JL04V-6A18-10PEX-R 圆形连接器被广泛应用于以下领域：

• 紧凑型自动化设备： 用于连接传感器、驱动器和控制单元，在空间受限的设备中实现高效可靠的连接。

• 医疗设备： 应用于便携式医疗设备、监护设备和诊断设备，如医疗图像处理设备和病人监护仪，保证医疗过程的安全性和可靠性。

• 工业机器人： 用于连接机器人手臂、控制系统和传感器，确保机器人运动的精确性和可靠性，广泛应用于自动化生产线。

• 测试测量仪器： 应用于示波器、信号发生器等便携式测试仪器，保证测试结果的准确性和稳定性。

• 无人机/无人车辆： 应用于控制系统、传感器和动力系统，如飞行控制器和车载传感器系统，确保飞行或行驶的安全稳定。

• 通信基站： 连接无线通信设备，确保信号传输的稳定性和可靠性。

突出优势，提升性能

• 高密度设计： 10 个触点的小尺寸设计，满足高密度连接的需求，适用于空间受限的应用。

• 便捷的推拉自锁机构： 采用推拉式锁紧机构，操作简单快捷，无需专用工具即可完成连接和分离，大大缩短安装和维护时间。

• 插针(Male)连接器： 插针设计不易损坏，易于清洁和维护。

• 高可靠性连接： 优良的电气性能和机械性能，确保连接的稳定性和可靠性，减少设备故障和维护成本。

• 出色的环境适应性： 防水、防尘、耐腐蚀，能在各种恶劣环境下稳定工作，满足各种严苛的应用需求。

• 符合RoHS标准： 所有材料均符合RoHS标准，不含有害物质，保护环境和人类健康。

• 卷带包装(R)： 更适合自动化贴装，提高生产效率，降低人工成本。

简易操作，轻松上手

1. 线缆准备： 根据连接器的针脚定义，选择合适的线缆并剥去适当长度的绝缘层。

2. 端接线缆： 使用专业的压接工具将线缆可靠地端接到连接器的插针上。 确保焊接或压接质量，避免虚焊或接触不良。

3. 连接器对接： 将连接器对准插孔连接器轻轻推入，当听到“咔哒”一声，表示连接完成。

4. 断开连接： 向后拉动连接器的外壳上的锁紧机构，即可轻松断开连接。

5. 测试验证： 使用万用表或其他测试仪器，验证连接的可靠性和电气性能。

技术参数

• 型号： JL04V-6A18-10PEX-R

• 针脚数量： 10

• 连接方式： 推拉自锁

• 外壳材质： 铝合金 (阳极氧化)

• 触点材质： 铜合金 (镀金)

• 绝缘材质： 热塑性工程塑料

• 额定电压： 250V AC/DC

• 额定电流： 5A (具体电流值可能因线径和工作环境而异)

• 耐压强度： 1500V AC

• 接触电阻： ≤ 5 mΩ

• 绝缘电阻： ≥ 1000 MΩ

• 工作温度： -25℃ ~ +85℃

• 防护等级： IP50 (具体防护等级可能因型号而异，请参考官方文档)

• 符合标准： RoHS

• 包装方式： 卷带 (R)

总结

JAE JL04V-6A18-10PEX-R 圆形连接器，凭借其高密度触点布局、可靠的连接性能和优异的环境适应性，是您在自动化设备、医疗设备、工业机器人、测试测量仪器等领域的理想选择。选择 JAE，意味着选择了卓越的连接解决方案，为您的设备稳定运行提供最坚实的保障，助力您在竞争激烈的市场中取得更大的优势。
