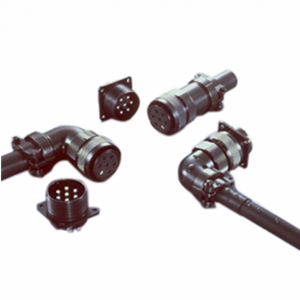

JAE (日本航空电子工业) JL04V-2E20-15PE-B-R 圆形连接器是一款高性能、高可靠性的连接解决方案，专为工业自动化、机器人、医疗设备等领域设计。这款连接器结合了小巧的尺寸、稳固的连接方式以及出色的环境适应性，为您的设备提供可靠的电力和信号传输保障。

产品概述

JL04V-2E20-15PE-B-R 是一款 15 芯圆形连接器，采用易于操作的螺纹锁紧设计，确保连接的安全性和可靠性。 其紧凑的尺寸使其非常适合空间受限的应用，同时保持了出色的耐用性和环境防护能力。 该连接器广泛应用于需要稳定连接且对空间有要求的工业设备中。

材质与制造工艺

• 外壳材料： 采用高品质工程塑料，具有优异的耐化学腐蚀性、耐磨性和抗冲击性，能够在严苛的工业环境中长期使用。

• 触点材料： 采用高导电性铜合金镀金，保证低的接触电阻和优异的信号传输性能。镀金层能够有效防止氧化，提高连接器的使用寿命。

• 绝缘材料： 采用高性能热塑性材料，提供优异的电气绝缘性能和耐高温性能。

• 密封材料： 采用高品质硅橡胶，提供出色的防水防尘性能，达到 IP67 防护等级。

适用环境

JL04V-2E20-15PE-B-R 连接器适用于各种工业环境，包括：

• 工业自动化设备： 传感器、编码器、执行器等，提供可靠的信号和电力连接。

• 机器人： 工业机器人、协作机器人等，满足高要求的连接需求。

• 医疗设备： 医疗影像设备、监护仪等，保证设备的稳定运行。

• 测量仪器： 精密测量仪、分析仪等，提供准确可靠的数据传输。

• 其他工业应用： 需要小尺寸、高可靠性连接的各种应用。

该连接器的工作温度范围为 -25°C 到 +85°C， 满足大多数工业应用环境的需求。

产品优势

• 紧凑设计： 小尺寸设计，适合空间受限的应用。

• 螺纹锁紧： 螺纹连接方式，提供安全可靠的连接，防止意外脱落。

• 高可靠性： 采用高品质材料和先进制造工艺，确保连接器的长期稳定运行。

• IP67防护等级： 具有出色的防水防尘性能，可在恶劣环境下使用。

• 易于安装： 安装操作简单方便，节省时间和成本。

使用方法

1. 准备电缆： 根据所需的功能，选择合适的电缆，并剥去适当长度的绝缘层。

2. 连接电线： 将电线按照正确的针脚定义连接到连接器的触点上。可以使用压接或焊接方式进行连接。

3. 组装连接器： 将带有连接电线的触点插入连接器外壳中，确保触点与外壳对齐。

4. 锁紧螺纹： 拧紧连接器外壳上的螺纹，确保连接器完全锁紧，以保证连接的稳固性和气密性。

5. 功能测试： 使用万用表或其他测试仪器测试连接线束的连续性、绝缘电阻等参数，确保连接正确。

技术参数

• 型号： JL04V-2E20-15PE-B-R

• 针脚数量： 15 针

• 连接方式： 螺纹锁紧

• 额定电压： 250V AC

• 额定电流： 3A/针 (具体电流值请参考规格书)

• 接触电阻： ≤ 10 mΩ

• 绝缘电阻： ≥ 1000 MΩ

• 耐压强度： 1500V AC (1 分钟)

• 工作温度范围： -25°C 至 +85°C

• 防护等级： IP67

• 外壳材料： 工程塑料

• 触点材料： 镀金铜合金

• 配对型号说明： -2E20 代表外壳尺寸， 15PE代表15个插针（male），B代表外锁紧螺纹，R代表RoHS环保

总结

JAE JL04V-2E20-15PE-B-R 圆形连接器是小尺寸、高可靠性连接的理想选择。它紧凑的设计、坚固的结构和优异的性能使其能够满足各种严苛工业应用的需求。 选择 JAE JL04V-2E20-15PE-B-R，为您设备选择稳定可靠的连接解决方案！ 欢迎咨询，获取更多产品信息和个性化定制服务！（请务必参考JAE的官方规格书以获取精确的技术参数）
