在高密度连接需求日益增长的当下，一款性能可靠、体积小巧的连接器显得尤为重要。JAE（日本航空电子工业）为您呈现 JL04V-2E18-10PEY-B-R 圆形连接器，它以其紧凑的设计、卓越的性能和可靠的连接，为您的设备提供高效稳定的连接解决方案。无论是在工业自动化、医疗设备还是其他严苛的应用环境中，JL04V-2E18-10PEY-B-R 都能为您提供值得信赖的连接保障。

产品简介

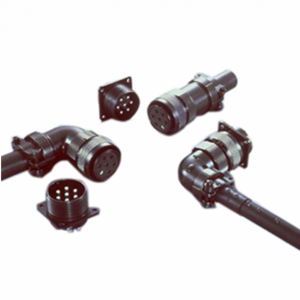

JL04V-2E18-10PEY-B-R 圆形连接器是 JAE JL04 系列中的一款杰出产品。 "2E18" 代表外壳尺寸和螺纹规格，专为小型化应用场景设计，在有限的空间内提供高效的连接方案。"10PEY" 表示该连接器拥有 10 个公端（Pin，针式）触点，采用压接式端子（Crimp），并带有Y型应力释放夹(Y-boot)来保护线缆。"B" 代表外壳的颜色为黑色，方便识别。"R" 则代表该产品符合 RoHS 环保标准。这款连接器采用可靠的螺纹锁紧机构，确保连接的稳固性，同时集成的应力释放夹能有效保护线缆，提高连接的可靠性和耐久性。

材质分析

• 外壳材质： 采用高强度铝合金，并经过黑色阳极氧化处理，不仅美观耐用，更显著提升了连接器的耐腐蚀性、耐磨性和抗氧化能力，确保其在各种严苛的工业环境中长期稳定工作。

• 接触件材质： 选用高导电性铜合金，表面通常镀有金，确保优异的导电性能和抗腐蚀能力。镀金层能够显著降低接触电阻，提高信号传输的效率和稳定性，同时延长连接器的使用寿命。

• 绝缘体材质： 采用高性能热塑性工程塑料，具有卓越的绝缘性能、耐高温性能和阻燃性能，确保各触点之间可靠隔离，防止短路和漏电，保障电气安全。

• 密封材料： 采用优质硅橡胶密封圈，提供出色的防水、防尘和耐候性，确保连接器达到 IP67 或更高级别的防护等级，即使在潮湿、多尘的环境中也能稳定可靠地工作。

适用环境

JL04V-2E18-10PEY-B-R 圆形连接器适用于各种对空间有要求的应用环境，尤其适用于需要线缆保护的应用场景，包括：

• 工业自动化： 用于连接传感器、编码器、电机等，提供可靠的电力和信号传输，提高自动化设备的运行效率和稳定性。

• 机器人技术： 应用于机器人手臂、控制系统等，需要高可靠性和抗振动的连接方案，确保机器人的精确控制和稳定运行。

• 医疗设备： 用于医疗仪器、监护设备等，需要高可靠性和高精度的数据传输，保障医疗设备的正常运行和患者安全。

• 测试测量： 用于连接各种测试仪器和测量设备，需要保证信号传输的精确性和可靠性，确保测试数据的准确性。

• 通信设备： 应用于无线通信模块、网络设备等，需要在紧凑的空间内实现多路信号传输，提高通信设备的性能和可靠性。

连接器的工作温度范围通常为 -25°C 到 +85°C，具体参数请参考产品规格书进行确认。

主要优点

• 小型化设计： 紧凑的尺寸，在有限的空间内实现高密度连接，满足小型化设备的需求。

• 高可靠性： 采用优质材料和精湛工艺，确保连接的长期稳定运行，最大限度地减少设备故障和维护成本。

• 卓越的耐环境性能： 铝合金外壳和硅橡胶密封圈提供卓越的耐腐蚀、防水防尘性能，满足 IP67 标准，适用于各种恶劣环境。

• 坚固的机械性能： 螺纹锁紧机构提供卓越的抗震动和抗冲击性能，确保连接的稳固性，防止意外断开。

• 线缆保护： 集成的 Y 型应力释放夹可以有效保护线缆，防止线缆弯曲、拉伸，提高连接的可靠性和耐久性。

• 压接式连接： 采用压接式端子，方便快捷地进行线缆连接，提高安装效率，并确保连接的牢固可靠。

• 良好的电性能： 镀金触点提供低接触电阻和稳定的信号传输性能，确保数据的准确性和可靠性。

• 环保合规： 符合 RoHS 环保标准，不含有害物质，有利于环境保护和可持续发展。

如何使用

1. 准备线缆： 根据产品规格书，选择合适线缆规格和线规，并按照要求剥去线缆的外绝缘层和芯线绝缘层。

2. 压接线缆： 使用专业的压接工具，将线缆芯线与连接器的压接端子进行压接，务必按照压接工具的使用说明书进行操作，确保压接质量。

3. 安装线缆： 将压接好的线缆安装到连接器的相应孔位中，确保每个线缆都正确连接到对应的触点，并注意穿过应力释放夹。

4. 固定应力释放夹： 将应力释放夹固定在线缆上，确保线缆得到有效的保护。

5. 组装连接器： 按照连接器的组装说明，将各个部件组装在一起，确保连接器整体的完整性和密封性。

6. 对接连接器： 将已经接好线缆的连接器与对应的插头或插座进行对接，并旋紧螺纹锁紧机构，确保连接牢固可靠。

7. 测试连接： 完成连接后，使用万用表或专业的线缆测试仪，对连接的通断、阻值以及绝缘性能进行测试，确保连接器工作正常。

技术参数

• 型号： JL04V-2E18-10PEY-B-R

• 芯数： 10

• 连接方式： 螺纹锁紧

• 触点类型： 公（Pin，针式）

• 接线方式： 压接 （Crimp）

• 外壳材料： 铝合金, 黑色阳极氧化处理

• 触点材料： 镀金铜合金

• 绝缘体材料： 热塑性工程塑料

• 密封材料： 硅橡胶

• 防护等级： IP67

• 工作温度范围： -25°C ~ +85°C (具体请参考规格书)

• 额定电压： 250V AC/DC (具体请参考规格书)

• 额定电流： 3A （具体请参考规格书）

• 接触电阻： ≤ 5 mΩ

• 绝缘电阻： ≥ 1000 MΩ

• 耐压强度： 1500V AC (1分钟)

• 适用线径： 根据应用选择，参考规格书

• 安装方式： 面板安装

总结

JAE JL04V-2E18-10PEY-B-R 圆形连接器以其紧凑的设计、高可靠性、线缆保护和优异的耐环境性能，为您的设备提供卓越的连接解决方案。 选择JAE就是选择安心，为了您更好地使用该产品，敬请参考JAE的官方技术规格书，以确保参数以及安装方式的准确性，并遵守相关安全规范。
