在电磁干扰日益严重的现代应用中，可靠的连接不仅要保证电气性能，更要提供有效的电磁屏蔽。JAE（日本航空电子工业）N/MS3106B28-21SX圆形连接器正是这样一款产品，它在坚固耐用的基础上，加入了屏蔽设计，为敏感的信号传输提供额外的保护。

产品概述：

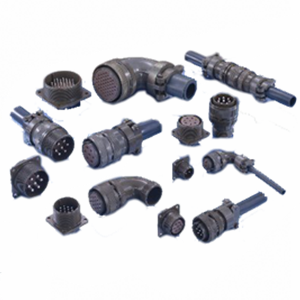

N/MS3106B28-21SX是JAE圆形连接器系列中的一款屏蔽型产品，遵循军用标准MS3106B的要求。该连接器设计用于在需要电磁屏蔽的工业、军事和航空航天应用中，提供可靠的电源和信号连接。其坚固耐用的结构和优异的电气及屏蔽性能使其成为复杂电磁环境下的理想选择。

卓越的材质与工艺：

• 外壳: 采用高强度铝合金，表面经过导电氧化处理，增强屏蔽效果，同时具备出色的耐腐蚀性，确保连接器在各种恶劣环境下长期稳定工作。

• 绝缘体： 选用高性能热塑性材料，具有优异的绝缘性能和耐高温特性，确保电气安全和信号完整性。

• 接触件： 采用镀金铜合金，提供出色的导电性和抗氧化性，保证信号传输的可靠性。镀金层有助于降低接触电阻，提高信号质量。

• 屏蔽层： 连接器内部设计有屏蔽层，与外壳紧密连接，形成有效的电磁屏蔽，防止电磁干扰。

• 密封圈： 采用硅橡胶材料，具有良好的密封性能，防止水分和灰尘进入，提高连接器的使用寿命。同时，硅橡胶也具有良好的耐温性能。

使用环境：

N/MS3106B28-21SX圆形连接器设计用于在需要电磁屏蔽的各种环境中提供可靠的连接，包括：

• 工业自动化： 适用于精密传感器、控制系统、通信设备等，减少电磁干扰对设备性能的影响。

• 军事和航空航天： 适用于雷达系统、通信系统、电子对抗设备等，保证设备的稳定性和可靠性。

• 医疗设备： 适用于MRI、CT、超声等医疗设备，减少电磁干扰对图像质量的影响。

• 测试测量： 适用于示波器、频谱分析仪、信号发生器等测试仪器，保证测试结果的准确性。

• 通信设备： 适用于无线通信基站、卫星通信系统、微波通信系统等，提高通信质量和可靠性。

产品优点：

• 高可靠性： 采用高质量的材料和严格的生产工艺，确保连接器的长期稳定运行。

• 卓越的电磁屏蔽性能： 有效抑制电磁干扰，保证信号传输的完整性和可靠性。

• 坚固耐用： 铝合金外壳提供出色的机械保护，能够承受振动、冲击和腐蚀。

• 优异的电气性能： 镀金接触件提供出色的导电性和抗氧化性，保证信号传输的可靠性。

• 良好的密封性能： 硅橡胶密封圈有效防止水分和灰尘进入，提高连接器的使用寿命。

• 易于安装和维护： 标准的螺纹连接方式方便快捷，易于现场安装和维护。

• 符合军用标准： 符合MIL-DTL-5015标准，质量可靠，性能稳定。

如何使用：

1. 准备工作： 确保电缆线径与连接器接触件匹配。准备好剥线钳、压接工具、螺丝刀、屏蔽层接地工具等。

2. 电缆处理： 剥去电缆外皮，露出导线和屏蔽层。根据连接器的接线图，将导线剥去适当长度的绝缘层。

3. 屏蔽层处理： 将电缆的屏蔽层与连接器的屏蔽端子连接，确保良好的电气连接。

4. 端接： 将导线插入相应的接触件，使用压接工具进行压接。确保压接牢固，接触良好。

5. 组装： 将端接好的接触件插入连接器插针孔内，按照规定的顺序进行组装。

6. 紧固： 使用螺丝刀紧固连接器的螺丝，确保连接牢固可靠。

技术参数：

• 型号： N/MS3106B28-21SX

• 外壳材料： 铝合金 (导电氧化处理)

• 接触件材料： 铜合金镀金

• 绝缘体材料： 热塑性材料

• 接触件数量： 37

• 接触件尺寸： 16#

• 额定电流： 13A

• 额定电压： 500V AC

• 绝缘电阻： ≥ 5000 MΩ

• 接触电阻： ≤ 5 mΩ

• 屏蔽效能： (频率范围内) 典型值：40dB (具体频率范围请参考产品规格书)

• 工作温度： -55℃ ~ +125℃

• 防护等级： IP67（与配套产品连接时）

• 螺纹规格： 1 5/8-18 UNEF-2B

订购信息：

如需了解更多信息或订购产品，请联系我们的销售团队。我们期待为您提供优质的产品和专业的服务。
