在高速发展的电子科技领域，可靠的连接是保障系统稳定运行的基石。DDK第一电子倾力打造的 57RE-40500-X30B(D12A)-FA 方形连接器，以其卓越的性能和精湛的工艺，为您提供稳定、可靠的连接解决方案，助力您的设备在各种复杂环境中稳定高效运行。

产品概述

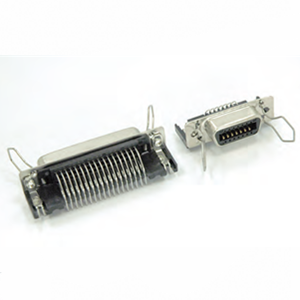

DDK 57RE-40500-X30B(D12A)-FA 方形连接器是一款专为工业、商业及消费电子应用设计的高性能连接器。它在继承了DDK一贯的高品质标准的同时，针对特定应用场景进行了优化，确保在严苛条件下依然能够提供卓越的电气性能和机械强度。

材质与工艺

• 触点材质: 采用优质高导电性铜合金，确保信号传输的低损耗和高效率。表面镀金处理，进一步提升抗氧化和耐腐蚀性能，保障连接的长期可靠性。

• 绝缘体材质: 精选高性能PBT工程塑料，拥有优异的绝缘性能、耐热性和阻燃性，有效防止短路和漏电，保障设备的安全稳定运行。

• 外壳材质: 采用坚固耐用的金属外壳（例如：锌合金镀镍），提供卓越的机械保护，有效抵抗冲击、振动和电磁干扰(EMI)，确保连接器在恶劣环境下依然能够保持良好的性能。

• 锁紧机构: 配备可靠的锁紧机构(例如卡扣式)，确保连接牢固，防止意外松动，增强连接的可靠性。

使用环境

DDK 57RE-40500-X30B(D12A)-FA 方形连接器适用于多种严苛的应用环境：

• 工作温度: -25°C ~ +85°C （具体温度范围取决于应用场合和使用条件）

• 湿度范围: 相对湿度 90% (非凝结)

• 抗振动性能: 符合 IEC 60068-2-6 标准

• 适用行业: 工业自动化、通信设备、医疗设备、仪器仪表、测试设备、机器人技术等。

产品优点

• 卓越的可靠性: 经过严格的测试和验证，确保连接器在各种环境下都能够稳定可靠地工作。

• 优异的电气性能: 低接触电阻和高绝缘电阻，保证信号传输的高度完整性和效率。

• 坚固耐用: 优质的材料和精良的工艺，使其能够承受恶劣环境下的冲击、振动和腐蚀。

• 便于安装维护: 采用便捷的设计，方便用户进行安装和维护，降低使用成本。

• 独特的锁紧设计： (卡扣式)更加牢固防止意外脱落

如何使用

1. 准备工作: 仔细阅读产品规格书，确认连接器型号、电缆规格和连接方向。

2. 电缆处理: 根据连接器规格，精确剥离电缆绝缘层，露出适当长度的导体。

3. 连接: 将电缆导体插入连接器相应的孔位，确保完全插入并与触点紧密接触。使用专业的压接工具进行压接，以确保最佳的电气连接。

4. 固定: 使用螺钉、卡扣或其他指定的固定方式将连接器牢固地固定在设备上，确保连接的稳定性和可靠性。

5. 测试: 连接完成后，务必进行电气性能测试，包括通断测试、绝缘测试等，以确保连接器工作正常，信号传输畅通无阻。

技术参数

• 额定电压: 交流/直流 125V

• 额定电流: 2A （根据实际应用和线径大小可能有所不同）

• 接触电阻: ≤ 15 mΩ

• 绝缘电阻: ≥ 500 MΩ (DC 500V)

• 耐压强度: AC 500V 持续1分钟

• 插拔次数: 300 次

• 极数: 40

• 间距: 2.54mm

• 外壳材质: 锌合金镀镍

• 锁紧方式: 卡扣式

• 符合标准: 符合 RoHS 和 REACH 环保标准

DDK 57RE-40500-X30B(D12A)-FA 方形连接器 是您构建稳定、高效系统的理想选择。选择DDK，选择更可靠的连接！
