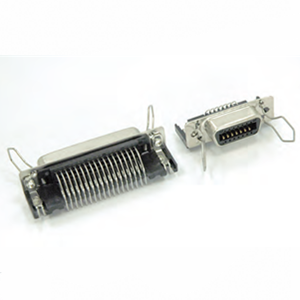

DDK第一电子倾情推出 57RE-40500-X30B(D3)-FA 方形连接器，这款高性能、高密度的连接解决方案专为满足现代电子设备日益增长的连接需求而设计。凭借其精选的材质、优异的电气性能和可靠的机械结构，57RE-40500-X30B(D3)-FA 是工业自动化、通信、医疗、测试测量等领域中各种高密度信号传输应用的理想选择。选择DDK，选择可靠！

【卓越材质，品质保证】

57RE-40500-X30B(D3)-FA 连接器的卓越性能源于其对高品质材料的严格筛选和精细加工：

• 接触件： 采用高导电性黄铜，表面镀金（镀金层厚度 ≥ 1µm），确保低电阻、高信号完整性和优异的耐腐蚀性。镀金层有效防止氧化，延长使用寿命。

• 绝缘体： 使用热塑性塑料 PBT GF30，具有优异的绝缘性能、耐热性和耐化学腐蚀性，确保在高密度封装下连接器的可靠性。

• 外壳： 采用镀镍钢材质，提供坚固的机械保护和出色的电磁屏蔽效果，有效抑制电磁干扰，保证信号纯净。

【应用广泛，满足多样需求】

57RE-40500-X30B(D3)-FA 的高密度和可靠性使其广泛应用于以下领域：

• 工业自动化： 用于连接 PLC 控制器、伺服驱动器、传感器等，实现高效、稳定的自动化控制系统。

• 通信设备： 用于连接路由器、交换机、服务器等，满足高速数据传输和信号连接需求。

• 医疗电子： 用于连接医疗影像设备、监护仪器等，确保数据传输的准确性和可靠性。

• 测试测量： 用于连接示波器、信号发生器等，提供稳定、可靠的测试信号连接。

• 航空航天： 用于航空电子设备、卫星通信系统等，满足高可靠性和恶劣环境下的应用要求。

【核心优势，成就卓越】

• 高密度连接： 500 针脚设计，在有限空间内实现大规模信号传输，节省空间，提高集成度。

• 优异电气性能： 低接触电阻、高绝缘电阻和高耐压强度，确保信号传输的稳定性和可靠性。

• 卓越电磁屏蔽： 金属外壳提供出色的电磁屏蔽效果，有效抑制电磁干扰，保证信号质量。

• 坚固耐用： 采用高强度材料和精密制造工艺，确保连接器具有出色的机械强度和耐用性，适应各种恶劣环境。

• 便捷安装： 螺纹锁紧方式，安装简单方便，连接可靠，不易松动。

• 符合RoHS标准： 环保材料，符合RoHS标准，保护环境。

【使用指南】

1. 准备工作： 准备与连接器匹配的线缆、接线工具、螺丝刀等。

2. 线缆处理： 剥去线缆外皮，将线缆导线与合适的端子连接 (根据您的应用选择压接或焊接方式)。

3. 连接导线： 将连接好的端子插入连接器对应的针孔中，确保连接稳定可靠。

4. 组装连接器： 将连接器前后两部分组装在一起，并用螺丝锁紧。

5. 固定连接器： 将连接器固定到设备面板上，确保安装牢固。

6. 测试验证： 使用万用表或专业的测试仪器进行电气性能测试，确保连接的正确性和可靠性。

【技术参数】

• 型号： 57RE-40500-X30B(D3)-FA

• 针脚数量： 500

• 额定电流： 0.5A

• 额定电压： 125V AC/DC

• 接触件材料： 黄铜镀金 (镀金层厚度 ≥ 1µm)

• 绝缘体材料： PBT GF30（UL94V-0）

• 外壳材料： 镀镍钢

• 接触电阻： ≤ 30 mΩ

• 绝缘电阻： ≥ 1000 MΩ @ 500V DC

• 耐压强度： 500V AC (1 分钟)

• 工作温度： -55°C ~ +125°C

• 插拔次数： 500 次

• 连接方式： 螺纹锁紧

• 电磁屏蔽： ≥ 40 dB (在 1 GHz 频率下)

选择 DDK 第一电子 57RE-40500-X30B(D3)-FA 方形连接器，为您的设备提供稳定可靠的连接解决方案。立即联系我们，了解更多产品信息和获取专业技术支持，我们将竭诚为您服务！
