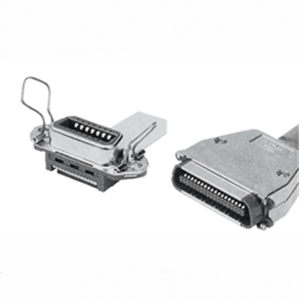

DDK 第一电子 扁状连接器 57FE-24H-CF(R1) 是一款专为高速、可靠的数据传输应用设计的紧凑型连接解决方案。该连接器凭借其优异的电气性能和坚固的机械结构，确保在各种严苛环境中实现稳定的信号连接。广泛应用于工业自动化、通信设备、数据存储系统以及医疗设备等领域，旨在为您的电子系统提供高效、便捷的连接体验。57FE-24H-CF(R1) 集高质量材料、精湛工艺于一身，是您构建高性能电子产品的理想选择。

卓越材质，确保可靠耐用：

57FE-24H-CF(R1) 连接器的端子采用优质磷青铜材料，并进行局部镀金处理（接触区域镀金，焊接区域镀锡），以确保最佳的导电性能和出色的抗腐蚀能力。镀金层有效降低接触电阻，提高信号传输的稳定性，镀锡层则增强了焊接的可靠性。绝缘体部分采用高性能热塑性塑料，符合UL94V-0阻燃等级，具有良好的绝缘性能和耐热性能。连接器整体外壳采用坚固的工程塑料，具有优异的抗冲击和耐磨损性能，有效保护内部端子，使其在各种严苛环境中都能可靠运行。

适用环境广泛：

该连接器的工作温度范围为 -25℃ 至 +85℃，使其能够适应各种工业环境。其设计符合行业标准的抗振动和抗冲击要求，确保在移动或振动环境中连接的稳定性。尽管该连接器不具备明确的IP等级，但在正常使用条件下，其结构设计能够提供一定的防尘保护。同时，材料选择符合RoHS和REACH环保标准，确保产品对环境友好。

产品优势：

• 高密度小型化设计： 在有限空间内实现最大化的连接密度。

• 优异的电气性能： 镀金端子保证低电阻和高信号完整性。

• 坚固耐用： 工程塑料外壳提供出色的机械保护。

• 易于安装： 简化的插拔设计，方便快速连接和断开。

• 广泛应用： 适用于多种扁平电缆，通用性强。

• 符合环保标准： 材料符合 RoHS 和 REACH 标准，环保安全。

使用方法：

1. 检查连接器： 确保连接器及其配套的扁平电缆端子清洁、无损。

2. 对准连接： 将扁平电缆端子与连接器正确对齐，注意极性和方向。

3. 施加压力： 用均匀的力将扁平电缆端子插入连接器，直到听到或感觉到锁定机制啮合。

4. 检查连接： 轻拉扁平电缆，确保连接牢固，没有松动。

5. 定期维护： 定期检查连接状态，清洁金属端子，以确保最佳性能。

技术参数：

• 连接器类型： 扁状连接器

• 针脚数： 24

• 额定电压： 125V AC

• 额定电流： 1A

• 接触电阻： ≤ 30mΩ

• 绝缘电阻： ≥ 500MΩ (500VDC)

• 耐电压： 500V AC (1 分钟)

• 端子材料： 磷青铜，局部镀金

• 绝缘材料： 高性能热塑性塑料，UL94V-0

• 外壳材料： 工程塑料

• 工作温度： -25℃ 至 +85℃

• 插拔寿命： ≥ 50 次

总结：

DDK 57FE-24H-CF(R1) 扁状连接器凭借其紧凑的设计、卓越的性能和可靠的耐用性，是各种电子系统中高效数据传输的理想选择。其易于安装和坚固的结构使其能够满足各种苛刻的应用需求。选择 DDK，为您的电子系统提供值得信赖的连接解决方案，成就您的卓越产品。
