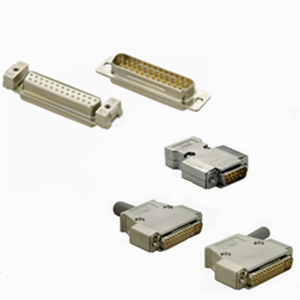

DDK第一电子推出的方形连接器型号17JE-13090-02(D8B)A-CG，是一款专为严苛工业环境设计的高性能连接器。该连接器广泛应用于自动化设备、通信系统、交通运输及能源管理等领域，致力于提供稳定、安全的电气连接，助力各类电子设备的高效运行。

材质与结构设计

17JE-13090-02(D8B)A-CG连接器采用优质工程塑料（如聚酰胺）制造，具备出色的耐温能力和抗冲击性能，确保在各种严苛条件下仍能正常工作。连接器内部的接触点由镀金铜合金制成，经过多次镀金处理，显著降低接触电阻，并提升抗腐蚀能力，确保长久稳定的导电性能。外壳设计合理，搭配高性能的硅橡胶密封圈，实现IP67防水防尘等级，能够有效防止水分和灰尘的侵入，延长产品的使用寿命。

使用环境

该连接器适合多种苛刻的工作环境，温度范围从-40°C到+105°C，能够应对高湿、多尘和震动等各种挑战。在工业现场、户外设备、电力设备及智能交通系统等应用中，其卓越的性能确保了连接的稳定性和安全性。

产品优势

• 高可靠性：选用优质材料和先进制造工艺，提供卓越的电气连接性能，确保系统持续稳定运行。

• 卓越防护：具备IP67级别防水防尘设计，适用于恶劣环境，极大提高设备的可靠性和耐用性。

• 便捷安装：独特的插拔设计便于快速连接与拆卸，节省安装和维护时间，降低了操作难度。

• 优良导电性能：低接触电阻设计，确保信号传输的稳定性，保障设备的高效运作。

• 广泛兼容性：适用于多种类型的导线和设备，增强了系统的灵活性。

使用方法

1. 准备导线：选用适当规格的导线（如AWG20–AWG24），剥去绝缘层，露出导体。

2. 连接导线：将导线插入连接器的端子中，确保导体与接触点紧密接触。

3. 压接操作：使用专业工具实现压接，确保导线牢固固定，避免脱落。

4. 组装连接器：将连接器的两部分对准，插入后旋转锁紧，确保连接牢固。

5. 进行检测：使用万用表确认连接状态，检测导通性，确保电气连接正常后，即可投入使用。

技术参数

• 型号：17JE-13090-02(D8B)A-CG

• 工作温度：-40°C至+105°C

• 额定电压：500V

• 额定电流：10A

• 接触电阻：≤3毫欧

• 绝缘电阻：≥2000兆欧（在500V直流条件下）

• 防护等级：IP67

• 接触材料：镀金铜合金

• 连接方式：插拔式设计，便于操作

• 适用导线范围：AWG20至AWG24

总结

选择DDK第一电子的17JE-13090-02(D8B)A-CG方形连接器，您将获得一款高效、耐用且安全可靠的连接方案。凭借优质的材料和精湛的工艺，该连接器能够在各类苛刻环境中提供卓越的连接性能，是现代工业设备和智能系统不可或缺的优质选择。通过选用此连接器，您将为设备的可靠运行奠定坚实基础，提升整体工作效率。
