型号:GRTE18S-N1367 订货号: 1069494

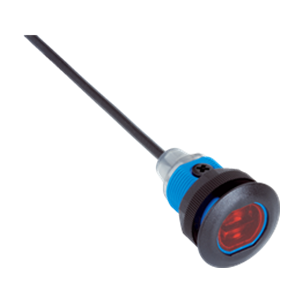

光电传感器 GR18S
最大开关距离: 5 mm ... 1,000 mm
传感器原理: 漫反射光电传感器
检测原理: 能量型
开关量输出: NPN
开关类型: 亮通
连接类型: 电缆,3 芯, 2 m
光源: LED
设置: 电位计
-
产品特点
传感器原理/ 检测原理
|
漫反射光电传感器, 能量型
|
尺寸(宽 x 高 x 深)
|
18 mm x 18 mm x 38.1 mm
|
外壳形状(光束出口)
|
圆柱形
|
螺丝直径(外壳)
|
M18 x 1
|
光轴
|
轴向
|
最大开关距离
|
5 mm ... 1,000 mm 1)
|
感应距离
|
10 mm ... 800 mm 1)
|
光源种类
|
可见红光
|
光源
|
LED 2)
|
光点尺寸(距离)
|
Ø 45 mm (800 mm)
|
轴长
|
650 nm
|
设置
|
电位计,270°
|
显示器
|
|
Yellow LED indicator
|
状态指示灯
|
|
永久接通:上电
|
Yellow LED indicator
|
光接收状态
|
|
永久接通:物体存在
|
|
永久断开:物体不存在
|
|
-
机械/电子参数
供电电压
|
10 V DC ... 30 V DC 1)
|
残余纹波
|
< 5 Vss 2)
|
电流消耗
|
30 mA
|
开关量输出
|
NPN
|
开关类型
|
亮通
|
输出电流 Imax.
|
≤ 100 mA 3)
|
响应时间
|
< 1,000 µs 4)
|
开关频率
|
500 Hz 5)
|
连接类型
|
电缆,3 芯, 2 m 6)
|
导线材料
|
PVC
|
保护电路
|
A 7)
B 8)
D 9)
|
防护等级
|
III
|
外壳材料
|
塑料, ABS
|
材料、光学元件
|
塑料, PMMA
|
外壳防护等级
|
IP67
|
供货范围
|
固定螺母(2 x)
|
电磁兼容性(EMC)
|
EN 60947-5-2
|
运行环境温度
|
–25 °C ... +55 °C 10)
|
仓库环境温度
|
–40 °C ... +70 °C
|
UL 文件编号
|
NRKH.E348498 & NRKH7.E348498
|
