型号：WLG4SC-3P3235HS05 订货号: 1070621

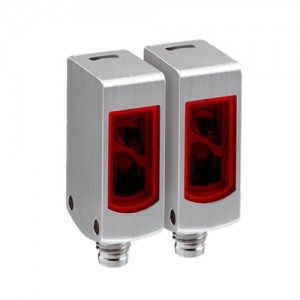

光电传感器 W4S-3 Inox Hygiene 玻璃
最大开关距离: 0 m ... 5 m
传感器原理: 镜反射式光电传感器
检测原理: 自动对准
开关量输出: PNP
开关类型: 亮通
连接类型: 电缆带插头，M8，4 针, 150 mm
光源: PinPoint-LED
设置: 电缆, 示教按键
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 自动对准 |
| 尺寸(宽 x 高 x 深) |
15.25 mm x 48.6 mm x 22.15 mm |
| 外壳样式 |
Hygiene |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
0 m ... 5 m 1) |
| 感应距离 |
0 m ... 3 m 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 45 mm (1.5 m) |
| 轴长 |
650 nm |
| 设置 |
IO-link
单示教按键
|
| AutoAdapt |
✔ |
| 特殊应用 |
检测透明物体, 卫生和潮湿环境 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP |
| 开关类型 |
亮通 |
| 输出电流 Imax. |
≤ 100 mA |
| Q 的响应时间/针脚 2 |
300 µs ... 450 µs 4) 5) |
| 开关频率 |
1,000 Hz |
| Q 的开关频率/针脚 2 |
1,000 Hz 6) |
| 光路衰减 |
> 8 % |
| 连接类型 |
电缆带插头，M8，4 针, 150 mm |
| 保护电路 |
A, B, C 10) 7) 8) 9) |
| 防护等级 |
III |
| 重量 |
50 g |
| 偏光滤镜 |
✔ |
| 特殊产品 |
✔ |
| 外壳材料 |
不锈钢, V4A (1.4404，316L) 不锈钢 |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP66
IP67
IP68
IP69K
|
| 特殊规格 |
检测透明物体 |
| 运行环境温度 |
–30 °C ... +60 °C 11) |
| 仓库环境温度 |
–30 °C ... +75 °C |
| UL 文件编号 |
FDA，UL Nr. NRKH.E181493 & cUL Nr. NRKH7.E181493 |
| Q 的重复精度/针脚 2： |
150 µs |
