型号：WTB4FP-32167120A00 订货号: 1120894

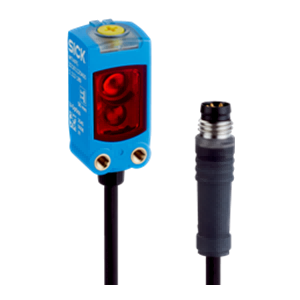

光电传感器 W4F
最小 / 最大触发感应距离: 4 mm / 220 mm
传感器原理: 漫反射光电传感器
连接类型: 电缆带插头，M8，4 针, 110 mm
光源种类: 可见红光
设置: 示教按键, 电位计, 电缆, 按转元件
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, Smart Task
-
产品特点
工作原理 漫反射光电传感器 工作原理详细信息 背景抑制功能 感应距离 最小触发感应距离 4 mm 最大开关距离 220 mm 背景抑制功能的开关阈值设置范围 15 mm ... 220 mm 参照物 具有 90% 反射比的物体（对应 DIN 5033 规定的标准白） 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） 3 mm (80 mm 距离时) 建议的实现最佳性能的触发感应距离范围 40 mm ... 140 mm 发射光束 光源 PinPoint-LED 光源种类 可见红光 光点形状 点状 光斑尺寸（距离） Ø 4.2 mm (130 mm) 发射器光束围绕标准发射轴的最大散射（偏向角） < +/- 1.5°（TU = +23 °C） LED 特征值 标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版 LED 风险组标记 无危险 轴长 635 nm 平均使用寿命 100,000 h（温度为 TU = +25 °C） 最小可检测物体 (MDO) 典型 0.2 mm, 130 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白）） 设置 按转元件 BluePilot: 用于设置切换距离 IO-link 用于设置传感器参数和 Smart Task（智能任务）功能 显示器 LED 蓝色 BluePilot：触发感应距离指示 LED，绿色 状态指示灯
永久接通：上电
闪烁：IO-link 模式LED 黄色 光接收状态
永久接通：物体存在
永久断开：物体不存在特殊应用 檢測扁平物體
-
安全技术参数
MTTFD 646 年 DCavg 0 % TM（持续运行时间） 20 年 (EN ISO 13849)
使用率：60%
-
通讯接口
IO-link ✔ , IO-link V1.1 数据传输率 COM2 (38,4 kBaud) 周期时间 2.3 ms 过程数据长度 16 Bit 过程数据结构 Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 位 2 ... 15 = Current receiver level (live) VendorID 26 DeviceID HEX 0x80024A DeviceID DEC 8389194 兼容的主站端口类型 A 支持 SIO 模式 是
