品牌: |
SICK施克 |
所在地: |
上海 |
起订: |
≥1 个 |
供货总量: |
1000 个 |
有效期至: |
长期有效 |
详情介绍

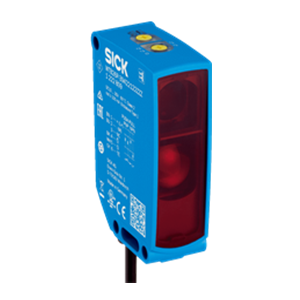

型号:WTB26P-39721122ZZZ 订货号: 1222804
光电传感器 W26
最大开关距离: 30 mm ... 1,600 mm
传感器原理: 漫反射光电传感器
连接类型: 带有 Q6 插头的电缆,6 针,DC-编码, 270 mm
光源: PinPoint-LED
光源种类: 可见红光
设置: 示教按键, 电位计, 按转元件
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能 尺寸(宽 x 高 x 深) 24.6 mm x 82.5 mm x 53.3 mm 外壳形状(光束出口) 方形 最大开关距离 30 mm ... 1,600 mm 1) 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸(距离) Ø 7 mm (700 mm) 轴长 635 nm 设置 按转元件 1 BluePilot:用于设置触发感应距离 按转元件 2 BluePilot:用于设置计时功能 电缆/引脚 用于启用测试输入 显示器 蓝色 LED 1 BluePilot:触发感应距离指示 蓝色 LED 2 BluePilot:计时功能显示 Yellow LED indicator 状态指示灯 永久接通:上电 Yellow LED indicator 光接收状态 永久接通:物体存在 永久断开:物体不存在 - 1) 具有 90% 反射率的扫描对象(指 DIN 5033 规定的标准白).
- 2) 平均使用寿命:100,000 小时,TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 电流消耗 30 mA 2)
50 mA 3)
开关量输出 反向脉冲:PNP/NPN 开关功能 出厂设置:引脚 5 / 白色:NPN 常开(亮通),PNP 常闭(暗通),引脚 6/灰色:对 0 V 测试输入, 引脚 4 / 黑色:NPN 常闭(暗通),PNP 常开(亮通) 开关类型 明/暗切换 信号电压 PNP 高电平/低电平 约 UV - 2.5 V / 0 V 信号电压 NPN 高电平/低电平 约小于 2.5 V 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 500 µs 4) 开关频率 1,000 Hz 5) 时间功能 已禁用(出厂设置)
开启延迟
关闭延迟
关闭延迟和开启延迟
脉冲(单次)
延迟时间 通过按转元件设置, 0 ms ... 30,000 ms, 0 ms (出厂设置) 连接类型 带有 Q6 插头的电缆,6 针,DC-编码, 270 mm 6) 导线材料 PVC 保护电路 A 7)
B 8)
C 9)
D 10)
防护等级 III 重量 100 g 偏光滤镜 ✔ 外壳材料 塑料, VISTAL® 材料、光学元件 塑料, PMMA 外壳防护等级 IP65 (根据 EN 60529) 测试输入端发射器关闭 测试根据 0 V 运行环境温度 –40 °C ... +60 °C 仓库环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 - 1) 极限值.
- 2) 16 V DC ... 30 V DC,无负荷.
- 3) 10 V DC ... 16 V DC,无负荷.
- 4) 信号传输时间(开启模式中的电阻性负荷时).
- 5) 开启模式中的明暗比为 1:1 时.
- 6) 低于 0°C 时导线不能发生形变.
- 7) A = UV 接口(已采取反极性保护措施).
- 8) B = 具有反极性保护的输入端和输出端.
- 9) C = 抑制干扰脉冲.
- 10) D = 抗过载电流和短路保护输出端.
