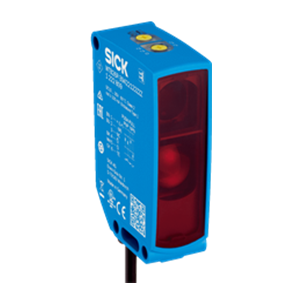

漫反射光电传感器WTB26I-39721122ZZZ

型号:WTB26I-39721122ZZZ 订货号: 1222808光电传感器 W26最大开关距离: 30 mm ... 2,000 mm传感器原理: 漫反射光电传感器连接类型: 带有 Q6 插头的电缆,6 针,DC-编码, 270 mm光源: LED光源种类: 红外线设置: 示教按键, 电位计, 按转元件产品特点传感器原理/ 检测原理漫反射光电传感器, 背景抑制功能尺寸(宽 x 高 x 深)24

  • 产品单价: 面议
  • 品牌:

    SICK施克

  • 产地:

    上海

  • 产品类别:光电开关
  • 有效期:

    长期有效

  • 发布时间:

    2024-02-26 16:26

该企业其他产品更多»
WT260-S270 漫反射光电传感器
¥面议 33人浏览

WT260-S270 漫反射光电传感器

推荐
SICK施克漫反 传感器WTB16P-34161220A00
¥面议 90人浏览

SICK施克漫反 传感器WTB16P-34

推荐
德国西克WTB2S-2N1330漫反射光电传感器
¥面议 142人浏览

德国西克WTB2S-2N1330漫反射光

推荐
自营 sick施克 WTB4-3P2261漫反射光电传感器
¥面议 114人浏览

自营 sick施克 WTB4-3P2261漫

推荐
漫反射光电传感器WTB4S-3N1362V
¥面议 48人浏览

漫反射光电传感器WTB4S-3N1362

推荐

产品详情

品牌:

SICK施克

所在地:

上海

起订:

≥1 个

供货总量:

1000 个

有效期至:

长期有效

详情介绍

型号:WTB26I-39721122ZZZ 订货号: 1222808
光电传感器 W26
最大开关距离: 30 mm ... 2,000 mm
传感器原理: 漫反射光电传感器
连接类型: 带有 Q6 插头的电缆,6 针,DC-编码, 270 mm
光源: LED
光源种类: 红外线
设置: 示教按键, 电位计, 按转元件
  • 产品特点
    传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能
    尺寸(宽 x 高 x 深) 24.6 mm x 82.5 mm x 53.3 mm
    外壳形状(光束出口) 方形
    最大开关距离 30 mm ... 2,000 mm 1)
    光源种类 红外线
    光源 LED 2)
    光点尺寸(距离) Ø 14 mm (1,000 mm)
    轴长 850 nm
    设置
    按转元件 1 BluePilot:用于设置触发感应距离
    按转元件 2 BluePilot:用于设置计时功能
    电缆/引脚 用于启用测试输入
    显示器
    蓝色 LED 1 BluePilot:触发感应距离指示
    蓝色 LED 2 BluePilot:计时功能显示
    Yellow LED indicator 状态指示灯
      永久接通:上电
    Yellow LED indicator 光接收状态
      永久接通:物体存在
      永久断开:物体不存在
    针脚 2 配置 外部输入端(测试), 开关信号
    • 1) 具有 90% 反射率的扫描对象(指 DIN 5033 规定的标准白).
    • 2) 平均使用寿命:100,000 小时,TU = +25 °C.
  • 机械/电子参数
    供电电压 10 V DC ... 30 V DC 1)
    残余纹波 < 5 Vss
    电流消耗

    30 mA 2)

    50 mA 3)

    开关量输出 反向脉冲:PNP/NPN
    开关功能 出厂设置:引脚 5 / 白色:NPN 常开(亮通),PNP 常闭(暗通),引脚 6/灰色:对 0 V 测试输入, 引脚 4 / 黑色:NPN 常闭(暗通),PNP 常开(亮通)
    开关类型 明/暗切换
    信号电压 PNP 高电平/低电平 约 UV - 2.5 V / 0 V
    信号电压 NPN 高电平/低电平 约小于 2.5 V
    输出电流 Imax. ≤ 100 mA
    响应时间 ≤ 500 µs 4)
    开关频率 1,000 Hz 5)
    时间功能

    已禁用(出厂设置)

    开启延迟

    关闭延迟

    关闭延迟和开启延迟

    脉冲(单次)

    延迟时间 通过按转元件设置, 0 ms ... 30,000 ms, 0 ms (出厂设置)
    连接类型 带有 Q6 插头的电缆,6 针,DC-编码, 270 mm 6)
    导线材料 PVC
    保护电路

    7)

    8)

    9)

    10)

    防护等级 III
    重量 100 g
    偏光滤镜
    外壳材料 塑料, VISTAL®
    材料、光学元件 塑料, PMMA
    外壳防护等级 IP65 (根据 EN 60529)
    测试输入端发射器关闭 测试根据 0 V
    运行环境温度 –40 °C ... +60 °C
    仓库环境温度 –40 °C ... +75 °C
    UL 文件编号 NRKH.E181493 & NRKH7.E181493
    • 1) 极限值.
    • 2) 16 V DC ... 30 V DC,无负荷.
    • 3) 10 V DC ... 16 V DC,无负荷.
    • 4) 信号传输时间(开启模式中的电阻性负荷时).
    • 5) 开启模式中的明暗比为 1:1 时.
    • 6) 低于 0°C 时导线不能发生形变.
    • 7) A = UV 接口(已采取反极性保护措施).
    • 8) B = 具有反极性保护的输入端和输出端.
    • 9) C = 抑制干扰脉冲.
    • 10) D = 抗过载电流和短路保护输出端.
