型号：WTB2SC-2P3244B05 订货号: 1120664

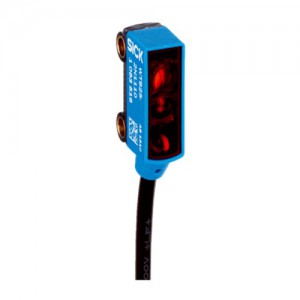

光电传感器 W2S-2
最大开关距离: 4 mm ... 110 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 电缆带插头，M8，4 针, 200 mm
光源: PinPoint-LED
设置: 电缆
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, Smart Task
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
7.7 mm x 21.8 mm x 13.5 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
4 mm ... 110 mm 1) |
| 预设开关距离 |
45 mm |
| 感应距离 |
10 mm ... 90 mm 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 4.4 mm (60 mm) |
| 轴长 |
640 nm |
| 设置 |
IO-link |
| 针脚 2 配置 |
外部输入端, 示教功能输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端 |
| 特殊应用 |
检测小型物体 |
| 特殊特征 |
预设触发感应距离：45 mm |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
20 mA 3) |
| 开关量输出 |
PNP 4) |
| 开关类型 |
明/暗切换 4) |
| 开关类型可选 |
可编程 |
| 输出电流 Imax. |
≤ 50 mA |
| 响应时间 |
< 0.5 ms 5) |
| Q 的响应时间/针脚 2 |
300 µs ... 450 µs 5) 6) |
| 开关频率 |
1,000 Hz |
| Q 的开关频率/针脚 2 |
1,000 Hz 6) 7) |
| 连接类型 |
电缆带插头，M8，4 针, 200 mm 8) |
| 导线材料 |
PVC |
| 导线直径 |
Ø 3 mm |
| 保护电路 |
A 9)
B 10)
D 11)
|
| 防护等级 |
III |
| 外壳材料 |
塑料, ABS/PC |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67 |
| 描述 |
IO-link |
| 运行环境温度 |
–25 °C ... +50 °C |
| 仓库环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 |
| Q 的重复精度/针脚 2： |
150 µs 6) |
