型号：WS/WE12L-2N410 订货号: 1018257

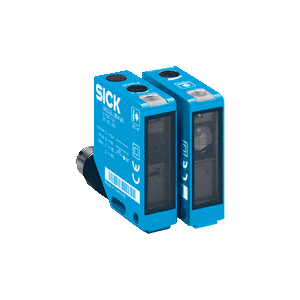

光电传感器 W12-2 Laser
最大开关距离: 0 m ... 10 m
传感器原理: 对射式光电传感器
开关量输出: NPN
连接类型: 插头，M12，4 针
光源: 激光
设置: 电位计
-
产品特点
| 传感器原理/ 检测原理 |
对射式光电传感器 |
| 尺寸(宽 x 高 x 深) |
15 mm x 49 mm x 41.5 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
0 m ... 10 m |
| 光源种类 |
可见红光 |
| 光源 |
激光 1) 2) |
| 光点尺寸（距离） |
Ø 1 mm (1 m) |
| 轴长 |
650 nm |
| 激光等级 |
2 (EN 60825-1:2014, IEC 60825-1:2007) |
| 设置 |
电位计 |
| 特殊应用 |
检测小型物体, 识别高速物体 |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 消耗电流， 发射器 |
≤ 45 mA 3) |
| 消耗电流， 接收器 |
≤ 15 mA 3) |
| 开关量输出 |
NPN |
| 信号电压 PNP 高电平/低电平 |
Uv - < 2,9 V, Uv V / 0 V <= 1,5 V |
| 信号电压 NPN 高电平/低电平 |
Uv - < 2,9 V, Uv V / 0 V <= 1,5 V |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 200 µs 4) |
| 开关频率 |
2,500 Hz 5) |
| 连接类型 |
插头，M12，4 针 |
| 保护电路 |
A 6)
C 7)
D 8)
|
| 防护等级 |
III |
| 重量 |
260 g |
| 外壳材料 |
金属 |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67
IP69K
|
| 运行环境温度 |
–10 °C ... +50 °C |
| 仓库环境温度 |
–25 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
| 零件订货号 |
2021725 WE12L-2N430 2022025 WS12L-2D410 |
