型号：WL4SLC-3P2232A72 订货号: 1098509

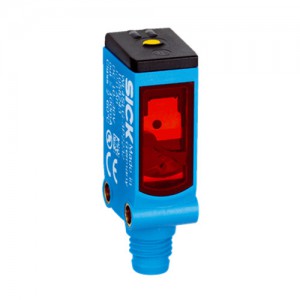

光电传感器 W4SL-3
最大开关距离: 0 m ... 12 m
传感器原理: 镜反射式光电传感器
检测原理: 自动对准
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M8，4 针
光源: 激光
设置: 电缆, 示教按键
Smart Sensor: Enhanced Sensing (速度与长度测量), 高效通信, 诊断, Smart Task
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 自动对准 |
| 尺寸(宽 x 高 x 深) |
12.2 mm x 41.8 mm x 17.3 mm |
| 外壳形状（光束出口） |
方形 |
| 孔型 |
M3 |
| 最大开关距离 |
0 m ... 12 m 1) |
| 感应距离 |
0 m ... 8 m 1) |
| 光源种类 |
可见红光 |
| 光源 |
激光 2) |
| 光点尺寸（距离） |
Ø 1 mm (500 mm) |
| 轴长 |
650 nm |
| 激光等级 |
1 (EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11) |
| 设置 |
IO-link
单示教按键
|
| 诊断 |
监控设备脏污程度, 示教质量 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP 4) |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 4) |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 0.5 ms 5) |
| Q 的响应时间/针脚 2 |
300 µs ... 450 µs 5) 6) |
| 开关频率 |
1,000 Hz 7) |
| Q 的开关频率/针脚 2 |
1,000 Hz 8) |
| 连接类型 |
插头，M8，4 针 |
| 保护电路 |
A 9)
B 10)
C 11)
|
| 防护等级 |
III |
| 重量 |
100 g |
| 偏光滤镜 |
✔ |
| 外壳材料 |
塑料, Novodur |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP66
IP67
|
| 运行环境温度 |
–10 °C ... +50 °C |
| 运行环境温度扩展 |
–30 °C ... +55 °C 12) 13) |
| 仓库环境温度 |
–30 °C ... +70 °C |
| UL 文件编号 |
NRKH.E181493 |
| Q 的重复精度/针脚 2： |
150 µs 6) |
