详情介绍

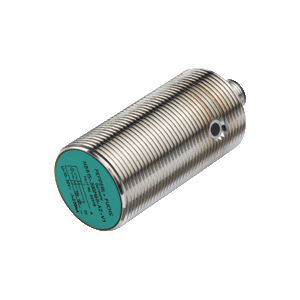

参数表节选：的技术参数 NBN30-U1K-E2-3G-3D
- 传感器头双向和可旋转
- 4 个 LED 指示灯，360° 可见性
- 30 mm，非齐平
- 通过 ATEX 认证，可用于 Zone 2 和 Zone 22
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常开 (NO) | |
| 输出类型 | PNP | |
| 额定工作距离 | 30 mm | |
| 安装 | 非齐平 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 24,3 mm | |
| 实际工作距离 | 27 ... 33 mm 类型 30 mm | |
| 衰减系数 rAl | 0,33 | |
| 衰减系数 rCu | 0,31 | |
| 衰减系数 r304 | 0,74 | |
| 衰减系数 rBrass | 0,38 | |
| 输出类型 | 3 线 | |
| 额定值 | ||
| 工作电压 | 10 ... 30 V | |
| 开关频率 | 0 ... 150 Hz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 脉冲式 | |
| 电压降 | ≤ 2 V | |
| 在 IL 下的压降 | ||
| 电压降 IL = 1 mA，开关元件打开 | 0,5 ... 2,3 V 类型 0,9 V | |
| 电压降 IL = 10 mA，开关元件打开 | 0,8 ... 2,2 V 类型 1,4 V | |
| 电压降 IL = 20 mA，开关元件打开 | 0,9 ... 2,3 V 类型 1,5 V | |
| 电压降 IL = 50 mA，开关元件打开 | 0,9 ... 2,5 V 类型 1,6 V | |
| 电压降 IL = 100 mA，开关元件打开 | 1 ... 2,6 V 类型 1,8 V | |
| 电压降 IL = 200mA，开关元件打开 | 1,2 ... 2,8 V 类型 2 V | |
| 工作电流 | 0 ... 200 mA | |
| 断态电流 | 0 ... 0,5 mA 类型 0,01 mA | |
| 断态电流 TU =40 °C，开关元件关闭 | ≤ 100 µA | |
| 空载电流 | ≤ 20 mA | |
| 可用前的时间延迟 | 80 ms | |
| 工作电压指示灯 | 绿色 LED | |
| 开关状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 1362 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| ATEX 认证 | ||
| 设备保护级别 Gc (nA) | PF15CERT3754X | |
| 设备保护级别 Dc (tc) | PF15CERT3774X | |
| FM 认证 | 危险（分级）位置 非易燃性 |
|
| UL 认证 | cULus 认证，一般用途 | |
| 船舶认证 | DNVGL TAA0000160 | |
| 环境条件 | ||
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 螺丝接线端子 | |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
|
| 线芯横截面积 | 达 2.5 mm2 ， 剥线绝缘长度：7 mm | |
| 最小线芯横截面积 | 最小 0,5 mm2 （包括使用柔性导线时的导线端箍） | |
| 最大线芯横截面积 | 最大 2,5 mm2 （包括使用柔性导线时的导线端箍） | |
| 连接（系统侧） | 螺丝接线端子 ， M20 x 1.5 缆线密封接头 ， 可用螺纹长度 9.1 mm ， 最大旋入深度 9.1 mm | |
| 外壳材料 | PA | |
| 感应面 | PA | |
| 防护等级 | IP68 / IP69K | |
| 质量 | 225 g | |
| 注意 | 拧紧扭矩：1.8 Nm（外壳） | |
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
