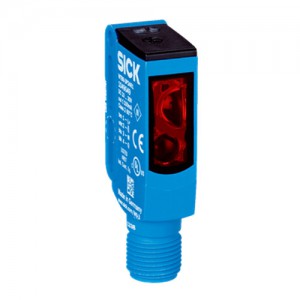

型号：WTB9C-3P2462A71 订货号: 1080926
光电传感器 W9
最大开关距离: 20 mm ... 350 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M12，4 针
光源: PinPoint-LED
设置: 电缆, 示教按键
Smart Sensor: Enhanced Sensing (计数 + 消除抖动), 高效通信, Smart Task
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
12.2 mm x 52.2 mm x 23.6 mm |
| 外壳形状（光束出口） |
方形 |
| 孔型 |
M3 |
| 最大开关距离 |
20 mm ... 350 mm 1) |
| 感应距离 |
20 mm ... 200 mm 2) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 3) |
| 光点尺寸（距离） |
Ø 4.5 mm (75 mm) |
| 轴长 |
650 nm |
| 设置 |
IO-link
单示教按键
|
| 针脚 2 配置 |
外部输入端, 示教输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP 4) |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 4) |
| 输出电流 Imax. |
≤ 100 mA 5) |
| 响应时间 |
< 0.333 ms 6) |
| Q 的响应时间/针脚 2 |
200 µs ... 300 µs 6) 7) |
| 开关频率 |
1,500 Hz 8) |
| Q 的开关频率/针脚 2 |
≤ 1,500 Hz 9) |
| 连接类型 |
插头，M12，4 针 |
| 保护电路 |
A 10)
B 11)
C 12)
|
| 防护等级 |
III |
| 重量 |
13 g |
| 外壳材料 |
塑料, VISTAL® |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP66
IP67
IP69K
|
| 运行环境温度 |
–40 °C ... +60 °C |
| 仓库环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 |
| Q 的重复精度/针脚 2： |
100 µs 7) |
