型号：WTB12-3P2461S58 订货号: 1047850

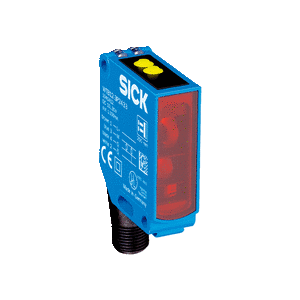

光电传感器 W12-3
最大开关距离: 30 mm ... 500 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
连接类型: 插头，M12，4 针
设置: 电位计，5 圈
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
15.6 mm x 48.5 mm x 42 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
30 mm ... 500 mm 1) |
| 感应距离 |
50 mm ... 500 mm |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
50 mm x 5 mm (150 mm) |
| 设置 |
电位计，5 圈 |
| 特殊应用 |
检测透明物体, 检测用于位置宽的物体, 检测薄膜包装着的物体, 检测不平坦，表面高反光的物体 |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
40 mA 3) |
| 开关量输出 |
PNP |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 |
| 信号电压 PNP 高电平/低电平 |
> Uv - 2,5 V / ca. 0 V |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 700 µs 4) |
| 开关频率 |
750 Hz 5) |
| 连接类型 |
插头，M12，4 针 |
| 保护电路 |
A 6)
C 7)
D 8)
|
| 防护等级 |
III |
| 重量 |
120 g |
| 特殊产品 |
✔ |
| 外壳材料 |
金属 |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP66
IP67
IP69K
|
| 特殊规格 |
线性光点 |
| 运行环境温度 |
–40 °C ... +60 °C |
| 仓库环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
