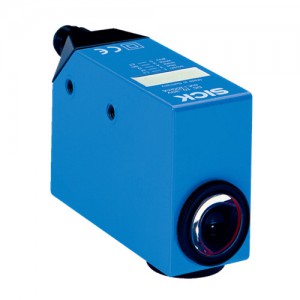

型号：CS81-N1112 订货号: 1028228
颜色传感器 CS8
光源: LED, RGB
输出（端口）: 一种颜色
感应距离: 12.5 mm
开关量输出: NPN
光点尺寸: 2 mm x 4 mm
连接方式详细信息: M12公插头，5 针
光点位置: 长度方向
-
产品特点
| 尺寸(宽 x 高 x 深) |
30.4 mm x 80 mm x 53 mm |
| 感应距离 |
12.5 mm 1) |
| 感应距离公差 |
± 3 mm |
| 外壳形状（光束出口） |
方形 |
| 光源 |
LED, RGB 2) |
| 轴长 |
640 nm, 525 nm, 470 nm |
| 光点尺寸 |
2 mm x 4 mm |
| 光点位置 |
长度方向 |
| 设置 |
示教按键 |
| 示教功能程序 |
一个点示教功能静态 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
< 120 mA 3) |
| 开关频率 |
1 kHz 4)
3 kHz
6 kHz
可设置
|
| 响应时间 |
500 µs, 160 µs, 85 µs 5) |
| 开关量输出 |
NPN |
| 开关量输出（电压） |
NPN：高电平 = 约 UV / 低电平 ≤ 2 V |
| 输出（端口） |
一种颜色 |
| 输出电流 Imax. |
< 100 mA 6) |
| 示教功能输入 （ET） |
NPN
Teach: U < 2 V
Run: U = 10 V ... < UV
|
| 输入，消隐输入 （AT） |
NPN
空白：U < 2 V
自由运行：U >10 V ... < Uv 7)
|
| 存储时间 （ET） |
25 ms，非易失性存储 |
| 时间等级 |
关闭延时 20 ms，可关闭 |
| 连接类型 |
M12公插头，5 针 |
| 防护等级 |
II 8) |
| 保护电路 |
UV 接口，带反极性保护
具有短路保护的输出端 Q
抑制干扰脉冲
|
| 外壳防护等级 |
IP67 |
| 重量 |
400 g |
| 外壳材料 |
金属, 压铸锌 |
