型号：VT18-2O4172 订货号: 6012018

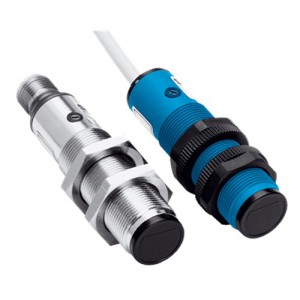

光电传感器 V18
最大开关距离: 2 mm ... 100 mm
传感器原理: 漫反射光电传感器
检测原理: 背景消隐功能
开关量输出: NPN, PNP
开关类型: 明/暗切换
连接类型: 电缆，3 芯, 2 m
光源: LED
设置: 无
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景消隐功能 |
| 尺寸(宽 x 高 x 深) |
18 mm x 18 mm x 88 mm |
| 外壳形状（光束出口） |
圆柱形 |
| 壳体长度 |
88 mm |
| 螺丝直径（外壳） |
M18 x 1 |
| 光轴 |
轴向 |
| 最大开关距离 |
2 mm ... 100 mm 1) |
| 感应距离 |
≤ 100 mm 2)
3)
|
| 焦距 |
大约 3.5° |
| 光源种类 |
红外线 |
| 光源 |
LED 4) |
| 光点尺寸（距离） |
Ø 12 mm (130 mm) |
| 发射器散射角 |
大约 3.5° |
| 设置 |
无 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
± 10 % 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
NPN
PNP
|
| 开关类型 |
明/暗切换 |
| 开关类型可选 |
可编程的布线 |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 6.25 ms 4) |
| 开关频率 |
80 Hz 5) |
| 连接类型 |
电缆，3 芯, 2 m 6) |
| 导线材料 |
PVC |
| 导线横截面 |
0.34 mm² |
| 导线直径 |
Ø 4.7 mm |
| 保护电路 |
A 7)
B 8)
C 9)
D 10)
|
| 防护等级 |
III |
| 重量 |
95 g |
| 外壳材料 |
塑料, PBT/PC |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67 |
| 运行环境温度 |
–25 °C ... +70 °C |
| 仓库环境温度 |
–25 °C ... +75 °C |
| UL 文件编号 |
NMFT2.E175606 |
