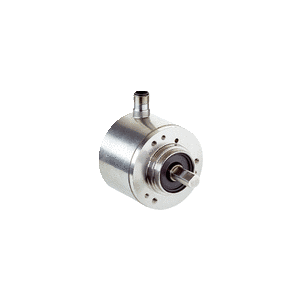

型号：DFS60I-S1WC00512 订货号: 1106240
增量型编码器 DFS60 Inox
机械规格: 实心轴 伺服法兰 6 mm x 10 mm
通讯接口: 4.5 V ... 32 V, HTL, Push pull
连接类型: 插头, M12, 12 针, 径向
每转的脉冲: 512
编码器材料/外壳防护等级: 不锈钢 V2A / IP67
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
性能
| 每转的脉冲 |
512 1) |
| 测量步距 |
90° 电/每圈脉冲数 |
| 测量脉冲宽度偏差，“二进制”脉冲数 |
± 0.008° |
| 误差限值 |
± 0.03° |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
接口
| 通讯接口 |
增量式 |
| 通信接口详情 |
HTL / Push pull |
| 信号通道数量 |
6 通道 |
| 经由硬件引脚的 0-Set 功能 |
✔ |
| 0-SET 功能 |
高电平激活, L ≡ 0 - 3 V, H ≡ 4.0 - Us V 1) |
| 初始化时间 |
30 ms |
| 输出频率 |
≤ 820 kHz |
| 负载电流 |
≤ 30 mA |
| 功耗 |
≤ 0.7 W (无负荷) |
-
电气参数
| 连接类型 |
插头, M12, 12 针, 径向 |
| 供电电压 |
4.5 ... 32 V |
| 参考信号，数量 |
1 |
| 参考信号，位置 |
90°, 电气，与 A 和 B 进行逻辑连接 |
| 极性反接保护 |
✔ |
| 输出端短路保护 |
✔ 1) |
| MTTFd：危险故障间隔时间 |
300 年 (EN ISO 13849-1) 2) |
-
机械参数
| 机械规格 |
实心轴, 伺服法兰 |
| 轴直径 |
6 mm |
| 轴长 |
10 mm |
| 重量 |
+ 0.5 kg |
| 材料、轴 |
不锈钢 V2A |
| 材料，法兰 |
不锈钢 V2A |
| 材料、外壳 |
不锈钢 V2A |
| 启动转矩 |
1 Ncm (+20 °C) |
| 工作转矩 |
0.5 Ncm (+20 °C) |
| 允许径向/轴向轴负载 |
80 N (径向)
40 N (轴向)
|
| 工作转速 |
≤ 9,000 min⁻¹ 1) |
| 转动惯量 |
6.2 gcm² |
| 轴承使用寿命 |
3.6 x 10^10 转 |
| 角加速度 |
≤ 500,000 rad/s² |
-
环境参数
| 电磁兼容性 |
根据 EN 61000-6-2 和 EN 61000-6-3 |
| 外壳防护等级 |
IP67, 外壳侧 (根据 IEC 60529 标准) 1)
IP67, 轴侧 (根据 IEC 60529 标准)
|
| 允许相对湿度 |
90 % (光学扫描元件不允许冷凝) |
| 运行温度范围 |
–40 °C ... +100 °C 2)
–30 °C ... +100 °C 3)
|
| 储存温度范围 |
–40 °C ... +100 °C, 无包装 |
| 抗冲击能力 |
100 g, 6 ms (根据 EN 60068-2-27) |
| 抗振能力 |
10 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6) |
