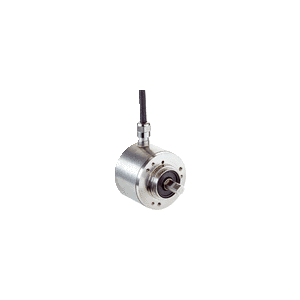

SICK施克DFS60I-S1NN01024增量型编码器

型号:DFS60I-S1NN01024增量型编码器 DFS60 Inox机械规格: 实心轴 伺服法兰 6 mm x 10 mm通讯接口: 4.5 V ... 5.5 V, Sin/Cos连接类型: 电缆, 8 芯, 径向, 10 m每圈正弦/余弦周期: 1,024编码器材料/外壳防护等级: 不锈钢 V2A / IP67性能每圈周期1,024测量步距90 电/每圈脉冲数测量脉冲宽度偏差,二进制脉冲数 0.008误差限值

  • 产品单价: 面议
  • 品牌:

    SICK施克

  • 产地:

    上海

  • 产品类别:工业编码器
  • 有效期:

    长期有效

  • 发布时间:

    2024-01-15 14:20

该企业其他产品更多»
WT260-S270 漫反射光电传感器
¥面议 33人浏览

WT260-S270 漫反射光电传感器

推荐
SICK施克漫反 传感器WTB16P-34161220A00
¥面议 90人浏览

SICK施克漫反 传感器WTB16P-34

推荐
德国西克WTB2S-2N1330漫反射光电传感器
¥面议 142人浏览

德国西克WTB2S-2N1330漫反射光

推荐
自营 sick施克 WTB4-3P2261漫反射光电传感器
¥面议 114人浏览

自营 sick施克 WTB4-3P2261漫

推荐
漫反射光电传感器WTB4S-3N1362V
¥面议 48人浏览

漫反射光电传感器WTB4S-3N1362

推荐

产品详情

品牌:

SICK施克

所在地:

上海

起订:

≥1 个

供货总量:

1000 个

有效期至:

长期有效

详情介绍

型号:DFS60I-S1NN01024
增量型编码器 DFS60 Inox
机械规格: 实心轴 伺服法兰 6 mm x 10 mm
通讯接口: 4.5 V ... 5.5 V, Sin/Cos
连接类型: 电缆, 8 芯, 径向, 10 m
每圈正弦/余弦周期: 1,024
编码器材料/外壳防护等级: 不锈钢 V2A / IP67
  • 性能
    每圈周期 1,024
    测量步距 90° 电/每圈脉冲数
    测量脉冲宽度偏差,“二进制”脉冲数 ± 0.008°
    误差限值 ± 0.03°
  • 接口
    通讯接口 增量式
    通信接口详情 Sin/Cos 1)
    信号通道数量 6 通道
    初始化时间 40 ms
    输出频率 ≤ 200 kHz
    负载电流 ≤ 30 mA
    工作电流 40 mA (无负荷)
    负载电阻 ≥ 120 Ω
    • 1) 1.0 VSS (差分).
  • 电气参数
    连接类型 电缆, 8 芯, 径向, 10 m
    供电电压 4.5 ... 5.5 V
    参考信号,数量 1
    参考信号,位置 90°, 电气,与正弦和余弦进行逻辑连接
    极性反接保护
    输出端短路保护 ✔ 1)
    MTTFd:危险故障间隔时间 300 年 (EN ISO 13849-1) 2)
    • 1) 与另一个通道、US 或 GND 短路,最大允许时间 30 s.
    • 2) 本产品是标准产品,而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
  • 机械参数
    机械规格 实心轴, 伺服法兰
    轴直径 6 mm
    轴长 10 mm
    重量 + 0.5 kg
    材料、轴 不锈钢 V2A
    材料,法兰 不锈钢 V2A
    材料、外壳 不锈钢 V2A
    启动转矩 1 Ncm (+20 °C)
    工作转矩 0.5 Ncm (+20 °C)
    允许径向/轴向轴负载

    80 N (径向)

    40 N (轴向)

    工作转速 ≤ 9,000 min⁻¹ 1)
    转动惯量 6.2 gcm²
    轴承使用寿命 3.6 x 10^10 转
    角加速度 ≤ 500,000 rad/s²
    • 1) 在设计工作温度范围时需兼顾注意自发热为 3.3 K / 1,000 rpm.
  • 环境参数
    电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3
    外壳防护等级

    IP67, 外壳侧 (根据 IEC 60529 标准)

    IP67, 轴侧 (根据 IEC 60529 标准)

    允许相对湿度 90 % (光学扫描元件不允许冷凝)
    运行温度范围

    –40 °C ... +100 °C 1)

    –30 °C ... +100 °C 2)

    储存温度范围 –40 °C ... +100 °C, 无包装
    抗冲击能力 100 g, 6 ms (根据 EN 60068-2-27)
    抗振能力 10 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)
    • 1) 电缆固定式安装.
    • 2) 电缆柔性安装.
