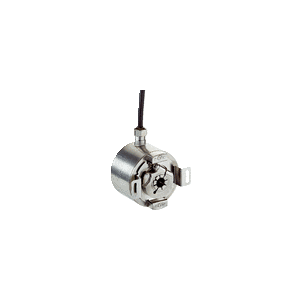

SICK施克DFS60I-BBPL65536编码器

型号:DFS60I-BBPL65536机械规格: 盲孔空心轴 8 mm通讯接口: 4.5 V ... 32 V, TTL, HTL, 可编程连接类型: 电缆, 8 芯, 径向, 3 m每转的脉冲: 65,536编码器材料/外壳防护等级: 不锈钢 V2A / IP67性能每转的脉冲65,5361)测量步距90 电/每圈脉冲数测量脉冲宽度偏差,二进制脉冲数 0.0015误差限值 0.031)见最大转速观测.接口通

  • 产品单价: 面议
  • 品牌:

    SICK施克

  • 产地:

    上海

  • 产品类别:工业编码器
  • 有效期:

    长期有效

  • 发布时间:

    2024-01-15 14:18

该企业其他产品更多»
WT260-S270 漫反射光电传感器
¥面议 33人浏览

WT260-S270 漫反射光电传感器

推荐
SICK施克漫反 传感器WTB16P-34161220A00
¥面议 90人浏览

SICK施克漫反 传感器WTB16P-34

推荐
德国西克WTB2S-2N1330漫反射光电传感器
¥面议 142人浏览

德国西克WTB2S-2N1330漫反射光

推荐
自营 sick施克 WTB4-3P2261漫反射光电传感器
¥面议 114人浏览

自营 sick施克 WTB4-3P2261漫

推荐
漫反射光电传感器WTB4S-3N1362V
¥面议 48人浏览

漫反射光电传感器WTB4S-3N1362

推荐

产品详情

品牌:

SICK施克

所在地:

上海

起订:

≥1 个

供货总量:

1000 个

有效期至:

长期有效

详情介绍

型号:DFS60I-BBPL65536

机械规格: 盲孔空心轴 8 mm
通讯接口: 4.5 V ... 32 V, TTL, HTL, 可编程
连接类型: 电缆, 8 芯, 径向, 3 m
每转的脉冲: 65,536
编码器材料/外壳防护等级: 不锈钢 V2A / IP67

  • 性能
    每转的脉冲 65,536 1)
    测量步距 90° 电/每圈脉冲数
    测量脉冲宽度偏差,“二进制”脉冲数 ± 0.0015°
    误差限值 ± 0.03°
    • 1) 见最大转速观测.
  • 接口
    通讯接口 增量式
    通信接口详情 TTL / HTL
    出厂设置 出厂时经过设置的输出电平 TTL
    信号通道数量 6 通道
    可编程/参数化
    初始化时间

    32 ms 1)

    30 ms

    输出频率 ≤ 820 kHz
    负载电流 ≤ 30 mA
    功耗 ≤ 0.7 W (无负荷)
    • 1) 机械零脉冲宽度.
  • 电气参数
    连接类型 电缆, 8 芯, 径向, 3 m
    供电电压 4.5 ... 32 V
    参考信号,数量 1
    参考信号,位置 90°, 电气,与 A 和 B 进行逻辑连接
    极性反接保护
    输出端短路保护 ✔ 1) 2)
    MTTFd:危险故障间隔时间 300 年 (EN ISO 13849-1) 3)
    • 1) TTL 编程,≥ 5.5 V:与另一个通道或 GND 短路,最大允许时间 30 s.
    • 2) HTL 编程或 TTL ≥ 5.5 V:与另一个通道、US 或 GND 短路,最大允许时间 30 s.
    • 3) 本产品是标准产品,而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
  • 机械参数
    机械规格 盲孔空心轴
    轴直径 8 mm
    重量 + 0.5 kg
    材料、轴 不锈钢 V2A
    材料,法兰 不锈钢 V2A
    材料、外壳 不锈钢 V2A
    启动转矩 1 Ncm (+20 °C)
    工作转矩 0.5 Ncm (+20 °C)
    允许静态/动态轴向轴位移 ± 0.5 mm / ± 0.01 mm
    允许静态/动态径向轴位移 ± 0.3 mm / ± 0.05 mm
    工作转速 ≤ 6,000 min⁻¹ 1)
    转动惯量 40 gcm²
    轴承使用寿命 3.6 x 10^10 转
    角加速度 ≤ 500,000 rad/s²
    • 1) 在设计工作温度范围时需兼顾注意自发热为 3.3 K / 1,000 rpm.
