品牌： |
IFM易福门 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍

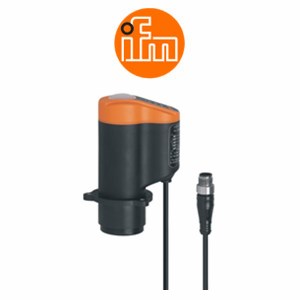

用于线性阀的位置传感器
IX5010
IX-3080-BPKG/3LED/0,3M/US
- 单或双座阀和膜片阀的位置反馈
- 可自选开关输出：阀门打开/关闭、调节位置
- 取代二进制脉冲接收器
- 整个测量范围的分辨率为 0.2 mm
- 通过按钮对阀门位置进行编程
| 产品特征 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 电气设计 | PNP | ||||||||||
| 输出功能 | 3 x 常开 | ||||||||||
| 尺寸 [mm] | 65 x 52 x 110 | ||||||||||
| 应用 | |||||||||||
| 应用 | 用于单一和双座线形阀门的位置反馈; 绝对距离检测; 阀门密封圈的监控 | ||||||||||
| 电气数据 | |||||||||||
| 工作电压 [V] | 18...36 DC | ||||||||||
| 电流损耗 [mA] | 42; (24 V) | ||||||||||
| 防护等级 | III | ||||||||||
| 反相保护 | 有 | ||||||||||
| 开机延迟时间最大值 [ms] | 2000 | ||||||||||
| 输出 | |||||||||||
| 电气设计 | PNP | ||||||||||
| 输出功能 | 3 x 常开 | ||||||||||
| 开关量输出DC电压降最大值 [V] | 2.5 | ||||||||||
| 开关量输出DC的持续电流负载 [mA] | 100 | ||||||||||
| 短路保护 | 有 | ||||||||||
| 短路保护类型 | 脉冲 | ||||||||||
| 过载保护 | 有 | ||||||||||
| 监控范围 | |||||||||||
| 测量范围 [mm] | 0...80 | ||||||||||
| 最大的目标速度 [m/s] | 1 | ||||||||||
| 阀门冲程的分辨率 [mm] | 0.2 | ||||||||||
| 目标物体 |
|
||||||||||
| 软件/编程 | |||||||||||
| 参数设定 | 测量范围内任意定义的3个开关点 | ||||||||||
| 工作条件 | |||||||||||
| 环境温度 [°C] | -25...85 | ||||||||||
| 注意环境温度 |
|
||||||||||
| 外壳防护等级 | IP 65; IP 67; (仅与阀门头中的一个装置相连接, 防止传感器机械的损伤。) | ||||||||||
| 认证/测试 | |||||||||||
| EMC电磁兼容 |
|
||||||||||
| MTTF [年] | 298 | ||||||||||
| 机械技术数据 | |||||||||||
| 重量 [g] | 217.5 | ||||||||||
| 安装方式 | 3孔法兰 | ||||||||||
| 尺寸 [mm] | 65 x 52 x 110 | ||||||||||
| 原材料 | PA; TPE; PP; LCP | ||||||||||
| 显示器/操作件 | |||||||||||
| 显示 |
|
||||||||||
| 附件 | |||||||||||
| 供货范围 |
|
||||||||||
