型号：STR1-SASM10P5 订货号: 1069563

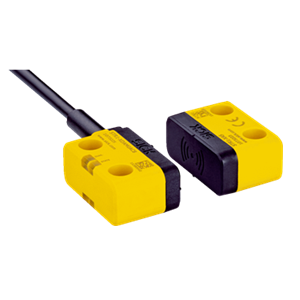

非接触式安全开关 STR1
系统硬件: 传感器和激励元件
激励元件的构造型式: 标准
编码: 通用编码型
安全接通距离 Sao: 10 mm
连接方式详细信息: 电缆 5 针
电缆长度: 10 m
安全串联: 无，仅单独接线（含诊断）
辅助触点 (AUX): 1 (OSSD 的补偿开关行为)
-
产品特点
|
系统硬件
|
传感器和激励元件
|
|
传感器原理
|
频射式
|
|
安全输出端数量
|
2
|
|
辅助触点 (AUX)
|
1 (OSSD 的补偿开关行为)
|
|
安全接通距离 Sao
|
10 mm (–30 °C ... +70 °C) 1)
|
|
安全切断距离 Sar
|
25 mm 1)
|
|
激活的传感器表面
|
3
|
|
激活方向
|
5
|
|
编码
|
通用编码型
|
-
安全技术参数
|
安全完整性等级
|
SIL3 (IEC 61508)
SILCL3 (EN 62061)
|
|
类别
|
类别 4 (EN ISO 13849)
|
|
性能等级
|
PL e (EN ISO 13849)
|
|
PFHD（每小时危险失效率）
|
5,21 x 10-9 (EN ISO 13849)
|
|
TM（持续运行时间）
|
20 年 (EN ISO 13849)
|
|
结构型式
|
结构型式 4 (EN ISO 14119)
|
|
激励元件的编码级次
|
低编码级次 (EN ISO 14119)
|
|
在错误情况下更安全
|
在关闭状态下至少有一个与安全相关的半导体输出端 (OSSD) 。
|
-
接口
|
连接类型
|
电缆 5 针
|
|
电缆长度
|
10 m
|
|
导线材料
|
PVC
|
|
长连接电缆
|
≤ 200 m
|
|
|
诊断显示
|
✔
|
|
状态显示
|
✔
|
-
电气参数
|
防护等级
|
III (IEC 61140)
|
|
符合 cULus 的级联
|
等级 2
|
|
供电电压 Uv
|
24 V DC (19.2 V DC ... 28.8 V DC)
|
|
电流消耗
|
50 mA
|
|
输出方式
|
自监控式半导体输出端 (输出信号切换装置)
|
|
输出电流
|
≤ 100 mA
|
|
响应时间
|
40 ms 1)
|
|
通路时间
|
100 ms 1) 2)
|
|
风险时间
|
80 ms 1) 3)
|
|
通电延迟
|
2.5 s 4)
|
