分享
品牌： |
SICK施克 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍
型号：MLP1-SMMC0AC 订货号: 1077942

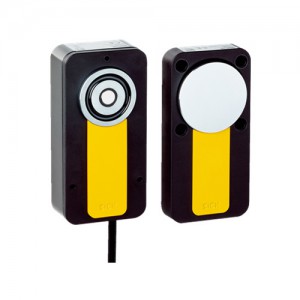

安全锁定装置 MLP1
连接方式详细信息: 电缆带插头，M12，5 针, 带有 M12 插座的电缆，5 针
安全串联: 直接（无诊断）
MLP1
配有磁性防护锁的安全开关，用于流程保护
500 N 磁性锁止力、25 N 保持力
PL e / Cat. 4 (EN ISO 13849)、SIL3 (EN 61508) 适用于安全门监控
偏移量容差 ± 5 mm
外壳防护等级 IP 67
标准式或集成式安装
带有双 M12 插塞接头的变型实现轻松级联
-
产品特点
传感器原理 频射式 锁定原理 工作电流原理 锁定力 Fmax 550 N (GS-ET-19) 锁定力 FZh 500 N (GS-ET-19) 保持力 25 N 偏移量容差 ≤ 5 mm 安全切断距离 Sar 45 mm 仅用于过程防护 ✔
-
安全技术参数
安全完整性等级 SIL3 (IEC 61508)
SILCL3 (EN 62061)
类别 类别 4 (EN ISO 13849) 性能等级 PL e (EN ISO 13849) 1) PFHD（每小时危险失效率） 15 * 10-9 (EN ISO 13849) 2) TM（持续运行时间） 20 年 (EN ISO 13849) 结构型式 结构型式 4 (EN ISO 14119) 激励元件的编码级次 低编码级次 (EN ISO 14119) 在错误情况下更安全 在关闭状态下至少有一个与安全相关的半导体输出端 (OSSD) 。 - 1) 在安全传感器级联中，安全传感器级联的性能等级整体降低，这取决于安全传感器级联中设备的数量和类型。PL e 仅适用于最多 6 台设备的安全传感器级联。.
- 2) 40 °C 与处于海平面以上 1,000 m 时.
-
功能
安全串联 直接（无诊断）
-
接口
连接类型 电缆带插头，M12，5 针
带有 M12 插座的电缆，5 针
电缆长度 150 mm 导线材料 PVC 长连接电缆 ≤ 140 m
-
电气参数
防护等级 III (IEC 61140) 污染等级 3 (EN 60947-1) 符合 cULus 的级联 等级 2 使用类别 DC-13 (IEC 60947-5-1) 额定绝缘电压 Ui 32 V 额定冲击耐受电压 Uimp 1,500 V 连接一个独立安全开关时的工作电压 UV 传感器 24 V DC (19.2 V DC ... 28.8 V DC) 磁铁 24 V DC (19.2 V DC ... 28.8 V DC) 连接一个级联时的工作电压 UV 传感器 24 V DC (22.8 V DC ... 28.8 V DC) 磁铁 24 V DC (21.6 V DC ... 28.8 V DC) 电流消耗 防护锁激活 350 mA 防护锁已禁用 50 mA 开关频率 ≤ 0.5 Hz 输出方式 自监控式半导体输出端 (输出信号切换装置) 输出电流 (OSSD) ≤ 100 mA 诊断信息输出 ≤ 25 mA, 短路保护 电缆容量 400 nF (在 OUT A 与 OUT B 上) 响应时间 50 ms 1) 通路时间 100 ms 1) 风险时间 100 ms 1) 通电延迟 2.5 s 锁定原理 工作电流原理 - 1) 级联中，该值将于级联内安全开关的数量相乘。.
-
机械参数
重量 开关 510 g 激励元件 210 g 材料 传感器外壳 铝阳极氧化处理的铝 激励元件外壳 玻璃纤维增强 PVC 锚板 镀镍钢 尺寸(宽 x 高 x 深) 开关 120 mm x 60 mm x 38.5 mm 激励元件 120 mm x 60 mm x 20.5 mm 偏移量容差 垂直的 ≤ 5 mm 水平的 ≤ 5 mm 开启角度 ≤ 3°
