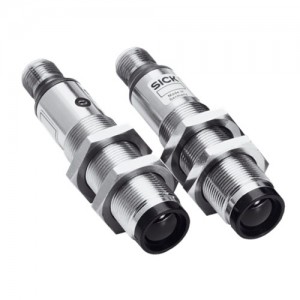

VSE18L-4P324 订货号: 6027931
光电传感器 V18 Laser
最大开关距离: 0 m ... 60 m
传感器原理: 对射式光电传感器
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M12，4 针
光源: 激光
设置: 电位计
-
产品特点
| 传感器原理/ 检测原理 |
对射式光电传感器 |
| 尺寸(宽 x 高 x 深) |
18 mm x 18 mm x 97.7 mm |
| 外壳形状（光束出口） |
圆柱形 |
| 壳体长度 |
97.7 mm |
| 螺丝直径（外壳） |
M18 x 1 |
| 光轴 |
轴向 |
| 最大开关距离 |
0 m ... 60 m |
| 感应距离 |
0 m ... 50 m |
| 光源种类 |
可见红光 |
| 光源 |
激光 1) |
| 光点尺寸（距离） |
Ø 40 mm (50 m) |
| 发射器散射角 |
0.06° |
| 轴长 |
650 nm |
| 激光等级 |
1 (IEC 60825-1) |
| 激光输出功率 |
0.4 mW |
| 设置 |
电位计，270° (灵敏度) |
| 特殊应用 |
检测小型物体 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
≤ 10 % 2) |
| 电流消耗 |
25 mA 3) |
| 开关量输出 |
PNP |
| 开关类型 |
明/暗切换 |
| 开关类型可选 |
通过 亮/暗通 控制可选 |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 0.5 ms 4) |
| 开关频率 |
1,000 Hz 5) |
| 接收角度 |
0.08° |
| 连接类型 |
插头，M12，4 针 |
| 保护电路 |
A 6)
B 7)
C 8)
D 9)
|
| 防护等级 |
III |
| 重量 |
120 g |
| 外壳材料 |
金属, 镀镍黄铜与 PC |
| 材料、光学元件 |
塑料, PC，带有玻璃保护块 |
| 外壳防护等级 |
IP67 |
| 测试输入端发射器关闭 |
TE 根据 0 V |
| 运行环境温度 |
–15 °C ... +55 °C |
| 存储环境温度 |
–25 °C ... +70 °C |
| UL 文件编号 |
NRKH.E181493, CDRH-Konform （0312012-00） |
