WTV4-3P3021S64 订货号: 1054543

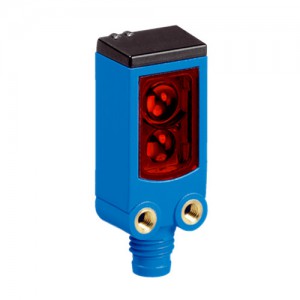

光电传感器 W4-3
最大开关距离: 4 mm ... 50 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
连接类型: 带插头的电缆，M8，3 针 300 mm
设置: 电位计，5 圈
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
16 mm x 39.5 mm x 12 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
4 mm ... 50 mm 1) |
| 感应距离 |
15 mm ... 50 mm 1) |
| 光源种类 |
红外线 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 10 mm (40 mm) |
| 轴长 |
880 nm |
| 设置 |
电位计，5 圈 |
| 特殊应用 |
检测不平坦，表面高反光的物体, 检测薄膜包装着的物体 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
20 mA 3) |
| 开关量输出 |
PNP |
| 开关类型 |
亮通 |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
< 0.5 ms 4) |
| 开关频率 |
1,000 Hz 5) |
| 连接类型 |
带插头的电缆，M8，3 针, 300 mm 6) |
| 导线材料 |
PVC |
| 导线横截面 |
0.14 mm² |
| 导线直径 |
Ø 3.4 mm |
| 保护电路 |
A 7)
C 8)
D 9)
|
| 防护等级 |
III |
| 重量 |
30 g |
| 特殊产品 |
✔ |
| 外壳材料 |
塑料, ABS |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67
IP66
|
| 特殊规格 |
V镜头 |
| 运行环境温度 |
–40 °C ... +60 °C |
| 存储环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
