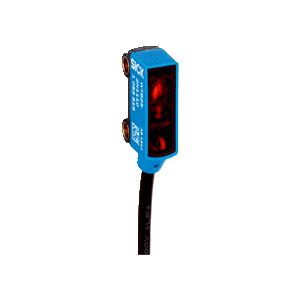

WTV2S-2P3225 订货号: 1082104
光电传感器 W2S-2
最大开关距离: 1 mm ... 36 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
连接类型: 电缆带插头，M8，4 针 200 mm
设置: 电缆
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
7.7 mm x 21.8 mm x 13.5 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
1 mm ... 36 mm 1) |
| 感应距离 |
4 mm ... 30 mm 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 2 mm (15 mm) |
| 轴长 |
640 nm |
| 设置 |
电缆 (示教功能) |
| 特殊应用 |
检测小型物体, 检测不平坦，表面高反光的物体, 检测薄膜包装着的物体 |
| 特殊特征 |
V镜头 |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
≤ 5 Vss 2) |
| 电流消耗 |
20 mA 3) |
| 开关量输出 |
PNP |
| 开关类型 |
亮通 |
| 输出电流 Imax. |
< 50 mA |
| 响应时间 |
< 0.5 ms 4) |
| 开关频率 |
1,000 Hz 5) |
| 连接类型 |
电缆带插头，M8，4 针, 200 mm 6) |
| 导线材料 |
PVC |
| 导线直径 |
Ø 3 mm |
| 保护电路 |
A 7)
B 8)
D 9)
|
| 外壳材料 |
塑料, ABS/PC |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67 |
| 运行环境温度 |
–25 °C ... +50 °C |
| 存储环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 |
