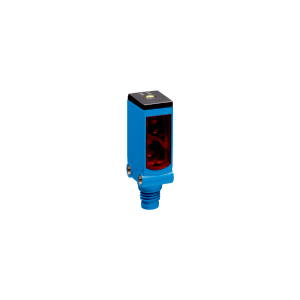

WTB4SC-3P2262A91 订货号: 1067758
光电传感器 W4S-3
最大开关距离: 4 mm ... 180 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
连接类型: 插头，M8，4 针
设置: IO-link, 单示教按键
Smart Sensor: Enhanced Sensing (时间戳 + 消除抖动), 高效通信, Smart Task
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
12.2 mm x 41.8 mm x 17.3 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
4 mm ... 180 mm 1) |
| 感应距离 |
10 mm ... 180 mm 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 6.5 mm (150 mm) |
| 轴长 |
650 nm |
| 设置 |
IO-link
单示教按键
|
| 针脚 2 配置 |
外部输入端, 示教输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端 |
| IO-link 功能 |
标准功能, 高级功能 |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP |
| 开关类型 |
明/暗切换 |
| 输出电流 Imax. |
≤ 100 mA |
| Q 的响应时间/针脚 2 |
300 µs ... 450 µs 4) 5) |
| 开关频率 |
1,000 Hz |
| Q 的开关频率/针脚 2 |
1,000 Hz 6) |
| 连接类型 |
插头，M8，4 针 |
| 保护电路 |
A 7)
B 8)
C 9)
D 10)
|
| 防护等级 |
III |
| 重量 |
20 g |
| IO-link |
✔ |
| IO-link 版本 |
1.0 |
| 传输速率 |
COM2 |
| 外壳材料 |
塑料, ABS |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67
IP66
|
| 运行环境温度 |
–40 °C ... +60 °C |
| 存储环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
| Q 的重复精度/针脚 2： |
150 µs 5) |
