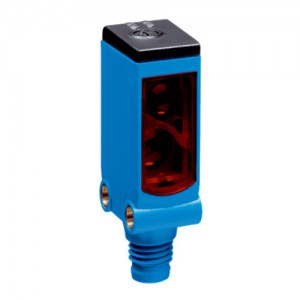

德国SICK施克光电开关WTT4SLC-3B1132A00

类型: WTT4SLC-3B1132A00 订货号: 1096613产品系列: PowerProx 产品系列: 光电传感器产品子系列: PowerProx Mini Speed最大开关距离: 50 mm ... 1,000 mm传感器原理: 漫反射光电传感器检测原理: 背景抑制功能开关量输出: PUSH/PULL, PNP, NPN开关类型: 暗通/亮通连接类型: 电缆 4针传感器原理/ 检测原理漫反射光电传感器,

  • 产品单价: 面议
  • 品牌:

    SICK施克

  • 产地:

    上海

  • 产品类别:传感器
  • 有效期:

    长期有效

  • 发布时间:

    2020-07-28 15:43

该企业其他产品更多»
自营SICK传感器GSE2FS-E5121对射式光电传感器
¥面议 14人浏览

自营SICK传感器GSE2FS-E5121对

推荐
全新原装正品SICK传感器GSE2FS-P1151光电开关
¥面议 16人浏览

全新原装正品SICK传感器GSE2FS

推荐
SICK施克GSE2FS-N1151对射式光电传感器
¥面议 16人浏览

SICK施克GSE2FS-N1151对射式光

推荐
SICK施克对射式光电传感器GSE2FS-N1151
¥面议 14人浏览

SICK施克对射式光电传感器GSE2

推荐
德国SICK施克光电开关WTT4SLC-3B1132A00
¥面议 16人浏览

德国SICK施克光电开关WTT4SLC-

推荐
  • 产品详情

产品参数

品牌:

SICK施克

所在地:

上海

起订:

≥1 个

供货总量:

1000 个

有效期至:

长期有效

详情介绍

类型: WTT4SLC-3B1132A00   订货号: 1096613    产品系列: PowerProx   产品系列: 光电传感器
产品子系列: PowerProx Mini Speed
最大开关距离: 50 mm ... 1,000 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PUSH/PULL, PNP, NPN
开关类型: 暗通/亮通
连接类型: 电缆 4针
  • 传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能
    尺寸(宽 x 高 x 深) 12.2 mm x 41.8 mm x 17.3 mm
    外壳形状(光束出口) 方形
    最大开关距离 50 mm ... 1,000 mm 1)
    感应距离 100 mm ... 1,000 mm 2)
    距离值
    测量范围 90 mm ... 1,000 mm 1)
    分辨率 1 mm
    重复精度 7,5 mm ... 13 mm 3) 4) 5)
    准确度 - 10 mm
      + 80 mm
    光源种类 可见红光
    光源 激光 6)
    光点尺寸(距离) Ø 4 mm (1,000 mm)
    轴长 658 nm
    激光等级 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
    设置

    单示教按键

    IO-link

    针脚 2 配置 外部输入端, 示教输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端
    • 1) 具有 6 … 90% 反射比的扫描对象(特指 DIN 5033 规定的标准白).
    • 2) 可设置.
    • 3) 对应于 1 σ.
    • 4) 参见可重复性特征曲线.
    • 5) 6% ... 90% 反射率.
    • 6) 平均使用寿命:50,000 h,TU = +25 °C.
  • 机械/电子参数
    供电电压 10 V DC ... 30 V DC 1)
    残余纹波 ≤ 5 Vss
    电流消耗 25 mA 2)
    开关量输出

    PUSH/PULL

    PNP

    NPN

    开关功能 出厂设置:引脚 2 / 白色(MF):NPN 常开(亮通),PNP 常闭(暗通), 引脚 4 / 黑色(QL1 / C):NPN 常闭(暗通),PNP 常开(亮通),IO-link
    开关类型 暗通/亮通
    输出电流 Imax. ≤ 50 mA
    响应时间 0.5 ms 3)
    开关频率 1,000 Hz 4)
    输入 MFin = 可编程多功能输入
    连接类型 电缆 4针, 2 m
    保护电路

    5)

    6)

    7)

    防护等级 III
    重量 10 g
    外壳材料

    塑料, MABS

    ABS

    材料、光学元件 塑料, PMMA
    外壳防护等级 IP67
    运行环境温度 –25 °C ... +50 °C 8)
    存储环境温度 –40 °C ... +75 °C
    预热时间 < 1 min 9)
    初始化时间 < 300 ms
    UL 文件编号 E181493
    • 1) 极限值。在具备短路保护的电路中运行时,最大 8 A.
    • 2) 无负荷.
    • 3) 信号传输时间(电阻负载时).
    • 4) 亮暗对比度为 1:1 时.
    • 5) A = UV 接口(已采取反极性保护措施).
    • 6) B = 具有反极性保护的输出端.
    • 7) D = 抗过载电流和短路保护输出端.
    • 8) 当温度为 Tu = 45 °C 或更高时,允许的最大输出电流为 Imax = 50 mA。.
    • 9) 当温度低于 TU = –10 °C 时需要预热时间。.
