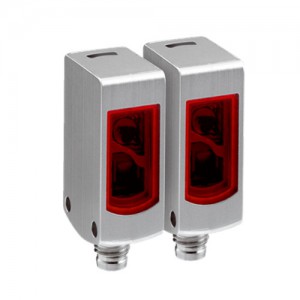

类型: WTB4S-3P2262V订货号: 1046383产品系列: W4S-3 Inox产品系列: 光电传感器
最大开关距离: 4 mm ... 500 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M8，4 针
光源: PinPoint-LED
设置: 示教按键
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
15.3 mm x 55.4 mm x 22.2 mm |
| 外壳样式 |
冲洗 |
| 外壳形状（光束出口） |
方形 |
| 孔型 |
M3 |
| 最大开关距离 |
4 mm ... 500 mm 1) |
| 感应距离 |
10 mm ... 350 mm 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 6.5 mm (150 mm) |
| 轴长 |
650 nm |
| 设置 |
单示教按键 |
| 特殊应用 |
卫生和潮湿环境 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
< 0.5 ms 4) |
| 开关频率 |
1,000 Hz 5) |
| 连接类型 |
插头，M8，4 针 6) |
| 保护电路 |
A 7)
B 8)
C 9)
|
| 防护等级 |
III |
| 重量 |
+ 40 g |
| 外壳材料 |
不锈钢, V4A (1.4404，316L) 不锈钢 |
| 外壳防护等级 |
IP66, IP67, IP68, IP69K 10) |
| 运行环境温度 |
–30 °C ... +70 °C 11)
–30 °C ... +60 °C
|
| 存储环境温度 |
–30 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
