分享
品牌： |
tajimi多治见无线电机 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
10000 个 |
有效期至： |
长期有效 |
厂地： |
日本 |
型号： |
EPRC05-P12M |
针数/孔数： |
12 |
详情介绍

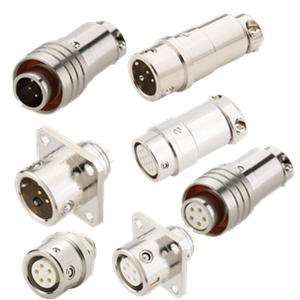

TAJIMI 多治见 EPRC05-P12M 是一款高性能射频同轴连接器，专为PCB（印刷电路板）端连接设计。该连接器拥有小型化的外形、优异的电气性能和可靠的机械强度，能够满足各种无线通信应用中对于高质量信号传输的需求。EPRC05-P12M 凭借其精巧的结构、便捷的焊接安装方式和卓越的射频特性，成为了连接无线模块、天线和其他电路板组件的理想选择。无论是用于消费电子、工业控制还是通信设备，EPRC05-P12M 都能够提供稳定可靠的连接，最大程度地降低信号损耗和干扰，确保无线通信系统的最佳性能。选择 TAJIMI 多治见 EPRC05-P12M，就是选择一款可靠高效的PCB板端连接解决方案，为您的无线产品注入卓越的性能和稳定的连接保障。
材质与设计：
TAJIMI 多治见 EPRC05-P12M 无线连接器在材料选择和结构设计上都力求完美，以确保其在微型化的同时，依然能够提供卓越的电气性能和耐久性。
主体材料： 连接器主体通常采用 镀金黄铜。 镀金层提供优异的导电性、抗腐蚀性和耐磨性，保证信号的稳定传输和连接器的长期可靠性。
黄铜： 黄铜作为基材，具有良好的机械加工性能，可以精密制造复杂的结构，并且拥有良好的导电性能，降低信号损耗。
镀金： 镀金层能够有效地防止氧化和腐蚀，即使在长时间的使用过程中，也能保持良好的导电性能，确保连接的可靠性和稳定性。
绝缘材料： 连接器中的绝缘材料通常采用 聚四氟乙烯（PTFE），也称为 Teflon。PTFE 材料具有极低的介电常数和损耗角正切，能够最大限度地减少信号损耗和失真，保证信号传输的纯净度。此外，PTFE 还具有优异的耐高温性和化学稳定性，确保连接器在恶劣环境下依然能够稳定工作。
小型化设计： 该连接器采用小型化设计，占用PCB板空间小，适用于高密度集成应用。
PCB焊接安装： EPRC05-P12M 采用便捷的PCB焊接安装方式，简化了安装过程，并确保连接器与电路板之间的牢固连接。
精密配合: 连接器采用精密的设计和制造工艺, 确保与配对接口的紧密配合, 从而减少信号反射和损耗.
接地设计: 良好的接地设计可以有效地抑制噪声和干扰, 提高信号的纯净度.
使用环境：
TAJIMI 多治见 EPRC05-P12M 无线连接器适用于以下各种需要PCB板端连接的场景：
无线模块： 适用于 WiFi、蓝牙、Zigbee 等各种无线模块与主板的连接，确保信号的可靠传输。
天线连接： 用于将天线连接到PCB板上，实现稳定的无线信号接收和发射。
测试测量设备： 用于连接测试测量仪器，如频谱分析仪、网络分析仪等，实现精确的信号测量。
通信设备： 应用于通信基站、路由器等设备，构建稳定可靠的通信网络。
工业控制： 应用于工业自动化、远程监控等需要无线通信的场合，保证数据传输的可靠性和实时性。
医疗设备： 用于医疗监护、远程诊断等无线医疗设备，安全可靠的数据传输至关重要。
**消费电子: ** 用于手机、平板电脑等消费电子产品，实现无线功能的集成。
优点：
卓越的电气性能： 低插入损耗、低 VSWR（电压驻波比），确保信号的有效传输，减少信号反射和能量损耗。
高可靠性： 采用高品质材料和精密制造工艺，保证连接的长期稳定可靠，耐用。
小型化设计： 节省PCB板空间，适用于高密度集成应用。
便捷的PCB焊接安装： 简化安装过程，降低安装成本。
耐高温： 采用耐高温材料，能够在较宽的温度范围内稳定工作。
抗振动： 具有良好的抗振动性能，适用于各种恶劣的工作环境。
成本效益： 具有竞争力的价格，提供高性能和可靠性。
TAJIMI 品质保证： 作为 TAJIMI 的产品，EPRC05-P12M 拥有可靠的品质保证。
如何使用：
PCB板准备： 确保用于焊接 EPRC05-P12M 连接器的PCB板焊盘干净，没有氧化和其他污染物。
连接器定位： 将 EPRC05-P12M 连接器放置在PCB板上正确的焊盘位置，确保连接器的引脚与焊盘对齐。
焊接： 使用合适的焊接工具（如烙铁或回流焊）将连接器的引脚焊接在PCB板上。确保焊接点牢固可靠，没有虚焊或短路现象。
检查： 焊接完成后，使用放大镜或显微镜仔细检查焊接质量，确保连接器与PCB板之间连接良好。
性能测试： 如果条件允许，可以使用射频测试设备对连接性能进行测试，如 VSWR、插入损耗等，确保连接性能符合要求。
技术参数：
| 参数 | 数值 | 单位 |
|---|---|---|
| 产品类型 | 射频同轴连接器 | |
| 型号 | EPRC05-P12M | |
| 阻抗 | 50 | Ω |
| 频率范围 | DC to X GHz (具体取决于型号，请参考规格书) | GHz |
| 插入损耗 | ≤ X dB (具体取决于频率，请参考规格书) | dB |
| VSWR（电压驻波比） | ≤ X (具体取决于频率，请参考规格书) | |
| 连接器类型 | PCB 板端连接器 | |
| 中心导体连接方式 | 需要与匹配的线缆或模块进行连接 | |
| 绝缘材料 | 聚四氟乙烯 (PTFE) | |
| 主体材料 | 镀金黄铜 | |
| 工作温度范围 | -40°C to +85°C (具体取决于材料) | °C |
| 耐用性（插拔次数） | ≥ 200 次 (具体取决于型号) | |
| 安装方式 | 焊接 |
总结：
TAJIMI 多治见 EPRC05-P12M 无线连接器是PCB板端连接的理想选择。它以其紧凑的设计、卓越的电气性能和简便的安装方式，能够满足各种无线通信应用的需求。选择 TAJIMI 多治见 EPRC05-P12M，就是为您的产品选择了一种高性能、高可靠性的连接解决方案，助力您的产品在市场中取得成功！
