【产品简介】

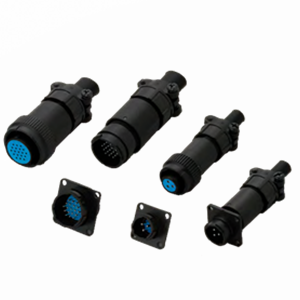

DDK第一电子 WEBR1610F-D 旋转锁定防水连接器是一款专为高密度、高可靠性应用而设计的卓越产品。相较于其他同类产品，WEBR1610F-D 在更小的体积内集成了更多的针数，并保持了优异的防水性能，以及强大的信号传输能力。它采用创新的旋转锁定机制，能够确保连接的稳固性，防止因震动或拉扯而导致的松动。WEBR1610F-D 特别适用于空间受限但对连接可靠性要求极高的场合，例如精密仪器、小型电机、以及嵌入式系统，是优化设备性能和简化安装流程的理想选择。
【材质与结构】
WEBR1610F-D 连接器的性能卓越，得益于其精选的材料以及严谨的结构设计：
• 外壳材质： 采用高性能尼龙 PA66 或增强型 PBT 工程塑料，拥有出色的耐磨性、抗冲击性及阻燃性（UL94 V-0 级别）。这种材料能够有效保护内部元件免受外部环境的损害，延长产品的使用寿命。
• 触点材质： 采用高精度铜合金，表面镀金或镀银，确保极低的接触电阻和优秀的导电性能。镀层工艺能够有效防止氧化和腐蚀，提高信号传输的质量和稳定性，尤其适合于高频信号传输。
• 密封材料： 采用高品质丁腈橡胶 (NBR) 或氟橡胶 (FKM) O 型圈，提供卓越的密封性能，满足 IP67 或以上的防护等级。它能有效防止水、灰尘、油污等进入连接器内部，保证在潮湿、多尘等恶劣环境下也能可靠工作。
• 锁定机构： 采用高强度旋转锁定环，由精密锌合金或不锈钢制造，确保连接稳固可靠，防止意外松脱。旋转锁定设计操作简便、快捷，即使在狭小空间内也能轻松完成连接和断开。
• 线缆固定： 集成式电缆固定装置，能够有效固定电缆，防止拉扯和弯曲对其连接造成影响，延长电缆的使用寿命，并减少维护成本。
【应用环境】
WEBR1610F-D 连接器凭借其小巧的体积和优异的性能，广泛应用于以下领域：
• 精密仪器： 医疗设备、检测仪器等，为内部组件提供可靠的信号和电源连接。
• 小型电机： 电动工具、机器人等，在高震动和高负荷环境下保证电机控制信号的稳定传输。
• 嵌入式系统： 控制器、传感器等，实现紧凑型设备内部的高密度连接。
• 自动化设备： 工业机器人、自动化生产线等，提供稳定可靠的数据和电力连接。
• 户外设备： 园林工具、户外照明等，在恶劣天气条件下提供可靠的电气连接。
• LED 显示屏： 电源和信号的稳定传输，保证显示效果清晰稳定。
【产品优点】
• **高密度连接：**在较小的体积内实现更多针数的连接，有效节省空间。
• 卓越的防水性能： IP67或更高等级的防护等级，确保在潮湿、雨淋等环境下可靠运行。
• 可靠的连接： 旋转锁定机制，连接牢固可靠，防止意外松脱。
• 耐腐蚀性： 采用耐腐蚀材料，能抵抗各种化学物质的侵蚀，适用于恶劣的工业环境。
• 抗震动性强： 结构坚固，能承受高强度的震动和冲击，适用于移动设备和振动环境。
• 安装简便： 设计人性化，安装方便快捷，节省时间和人力成本。
• 多种线规选择： 可适配多种规格的电缆，满足不同应用的需求。
【如何使用】
1. 准备电缆： 根据连接器的 specifications，选择合适的电缆，并剥去适量的电缆外皮。
2. 连接线芯： 将线芯按照正确的顺序和极性连接到连接器的触点端子，并用螺丝拧紧或压接。使用专业的压线工具，确保连接牢固。
3. 安装 O 型圈： 检查 O 型圈是否完好，确保安装到位，必要时涂抹适量的硅脂，增强防水性能。
4. 组装连接器： 将连接器的前后两部分对齐，拧紧螺丝或卡扣。确保所有连接点都紧固。
5. 旋转锁定： 将公母连接器对齐，旋转锁定环，确保咔哒声响起，锁定到位。
【技术参数】
• 型号： WEBR1610F-D
• 针数： 8 / 12 / 17 (其他针数可定制)
• 额定电压： 125V AC / DC (根据针数和应用场景可能有所不同)
• 额定电流： 3A - 5A (具体数值取决于针数和线规)
• 绝缘电阻： ≥ 500 MΩ
• 接触电阻： ≤ 10 mΩ
• 工作温度： -25°C ~ +85°C
• 防护等级： IP67 (部分型号可达 IP68)
• 外壳材料： PA66 / PBT
• 触点材料： 镀金铜合金 / 镀银铜合金
• 电缆外径范围： 4mm - 7mm (可根据型号进行调整)
• 插拔次数： ≥ 500 cycles
• 符合标准： RoHS, CE (部分型号)
【结论】
DDK第一电子 WEBR1610F-D 旋转锁定防水连接器，是空间受限且对连接可靠性有极高要求的应用场景的理想选择。它集高密度、防水性、稳定性和便捷性于一体，能够有效提升设备性能，简化安装流程，并降低维护成本。 选择 WEBR1610F-D，让您的设备在各种复杂环境下都能稳定可靠地运行。
